Um vaso de pressão pode parecer perfeito por fora e ter perdido parte da parede por dentro. Corrosão, erosão e desgaste reduzem a espessura aos poucos, e é essa espessura que sustenta a pressão. Por isso a medição de espessura, geralmente feita por ultrassom, é uma das ferramentas mais usadas nas inspeções de caldeiras, vasos e tubulações.
A NR-13 não traz um item que diga “meça a espessura a cada X anos”. Ela exige que a inspeção de segurança seja respaldada por exames e testes definidos pelo Profissional Legalmente Habilitado (PLH), conforme códigos e normas aplicáveis. A medição de espessura é o exame que transforma essa exigência em números: quanto de parede resta, quanto se perde por ano e quanto tempo ainda há até o limite.
Em resumo
- A NR-13 exige que a inspeção de segurança seja respaldada por exames e testes a critério do PLH, conforme códigos e normas (13.3.4); a medição de espessura é um deles.
- Ela é essencial quando o exame visual não alcança a parede, inclusive para vasos sem acesso ao exame interno (13.5.4.6) e para a inspeção não intrusiva (13.5.4.5.3).
- Com duas medições no mesmo ponto em datas diferentes, calcula-se a taxa de corrosão; comparando com a espessura mínima de projeto, estima-se a vida remanescente.
- Pontos de medição precisam ser fixos, identificados e registrados, para que as leituras sejam comparáveis ao longo dos anos.
- Espessura abaixo do mínimo exige avaliação do PLH antes de continuar operando: redução de PMTA, reparo ou retirada de serviço.

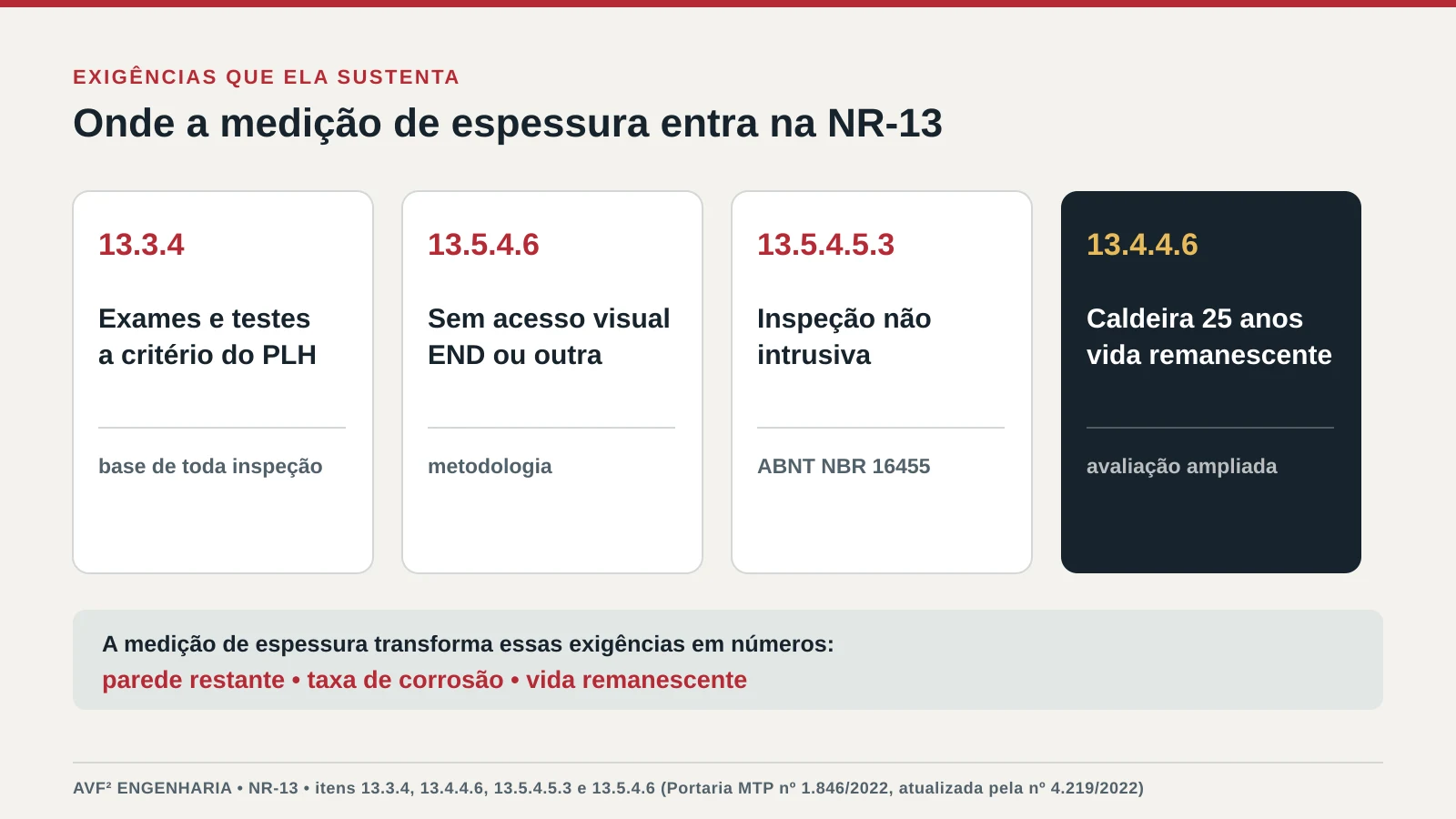

Onde a medição de espessura aparece na NR-13
| Item | O que diz | Papel da medição de espessura |
|---|---|---|
| 13.3.4 | Inspeção respaldada por exames e testes a critério do PLH | Um dos exames mais usados para avaliar integridade |
| 13.5.4.6 | Vasos sem acesso visual interno ou externo: exames não destrutivos ou outras metodologias | Substitui o que o olho não alcança |
| 13.5.4.5.3 | Postergação do exame interno com inspeção não intrusiva (ABNT NBR 16455), em estabelecimento com SPIE e atendidas cumulativamente as condições do item | Base de dados da condição da parede sem abrir o vaso |
| 13.4.4.6 | Caldeiras com 25 anos: avaliação de integridade mais abrangente e vida remanescente | Principal dado para estimar a vida remanescente |
| Glossário | Vida remanescente estimada por ensaios que monitoram os mecanismos de dano | Medições periódicas alimentam essa estimativa |
Como funciona a medição por ultrassom

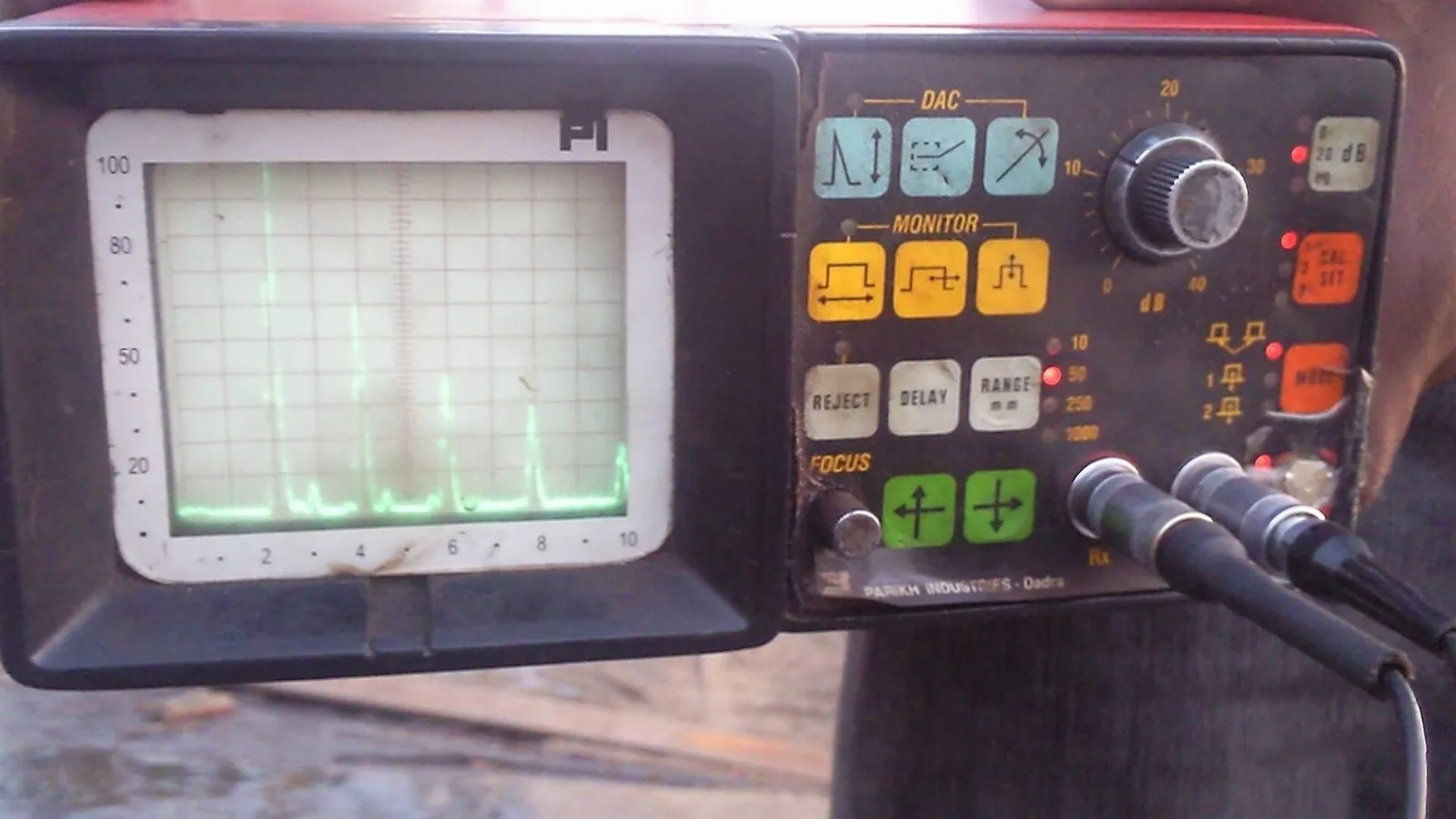

O medidor de espessura por ultrassom envia um pulso sonoro de alta frequência através da parede e mede o tempo que o eco leva para voltar da superfície oposta. Conhecendo a velocidade do som no material, o aparelho calcula a espessura. A grande vantagem é que tudo é feito por um lado só, com o equipamento fechado e, em muitos casos, em operação.
Alguns cuidados definem se o número é confiável:
- Calibração em bloco padrão do mesmo material e na faixa de espessura medida;
- Preparação da superfície e uso de acoplante; tinta e incrustações interferem na leitura, e alguns aparelhos têm modo próprio para medir através do revestimento;
- Temperatura: superfícies quentes exigem transdutores e correções adequados;
- Qualificação: o inspetor deve ser capacitado, e o SPIE exige mão de obra de END certificada (Anexo II da NR-13).
Pontos de medição: onde e como marcar

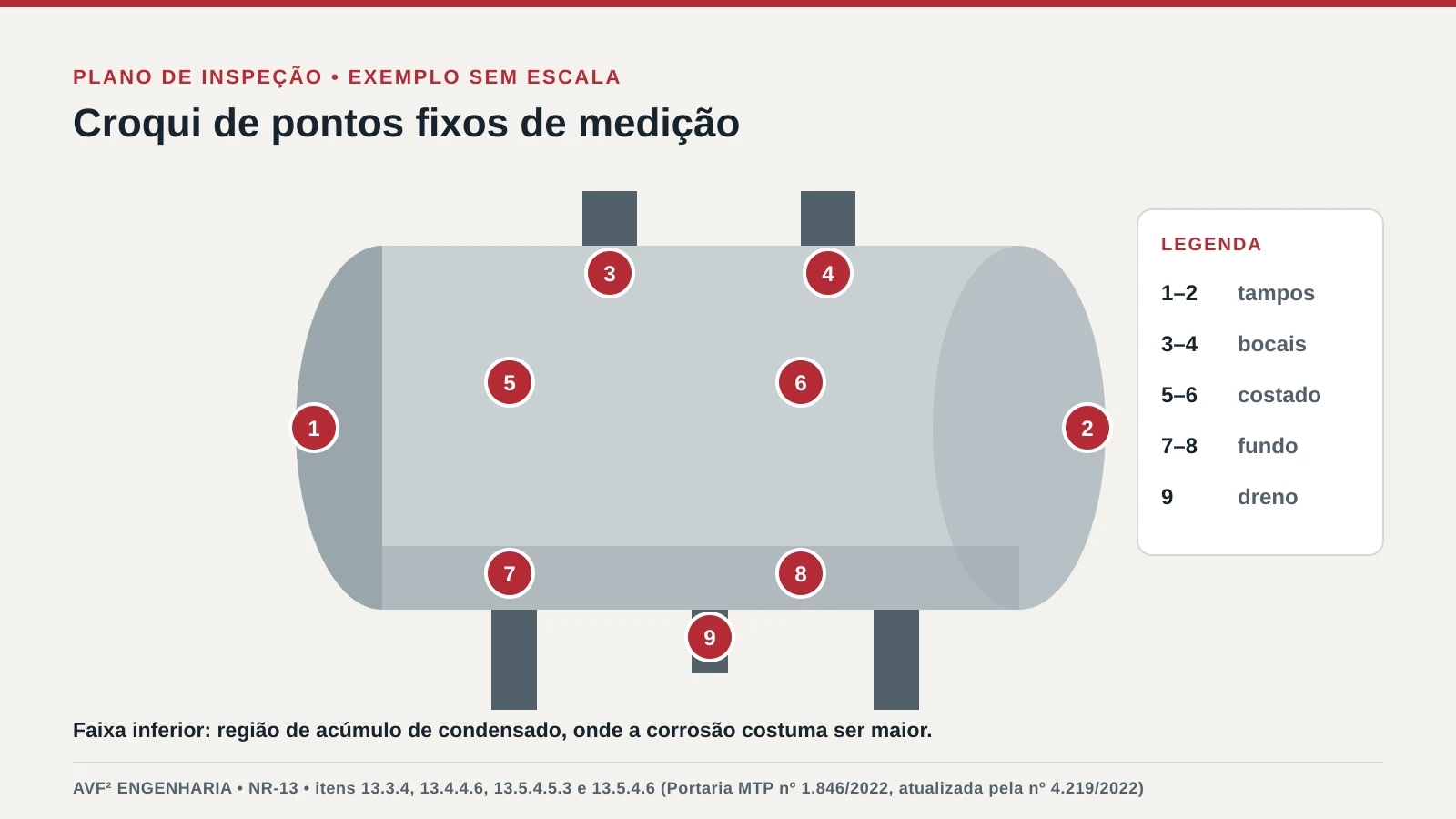

Uma leitura isolada vale pouco. O que dá valor à medição é a comparação ao longo do tempo, e isso só funciona se o ponto for o mesmo. Por isso os pontos de medição de espessura devem ser definidos no plano de inspeção, identificados no equipamento e registrados em croqui. Em vasos, costumam incluir costado, tampos, bocais e regiões de acúmulo de condensado ou de fluxo turbulento; em tubulações, curvas, reduções, tês e trechos a jusante de válvulas, como detalhado no artigo sobre o plano de inspeção de tubulações.
Em reservatórios de ar comprimido, a parte inferior merece atenção especial: é onde se acumula água, e a drenagem deficiente acelera a corrosão interna.
Da leitura à decisão: taxa de corrosão e vida remanescente
Com duas medições no mesmo ponto, o cálculo é simples:
- Taxa de corrosão = (espessura anterior − espessura atual) ÷ anos entre as medições;
- Vida remanescente = (espessura atual − espessura mínima requerida) ÷ taxa de corrosão.
A espessura mínima requerida vem do cálculo pelo código de construção, para a pressão e a temperatura de projeto. Por isso o prontuário com a memória de cálculo da PMTA é indispensável; sem ele, o PLH precisa reconstituí-lo antes de interpretar os resultados.

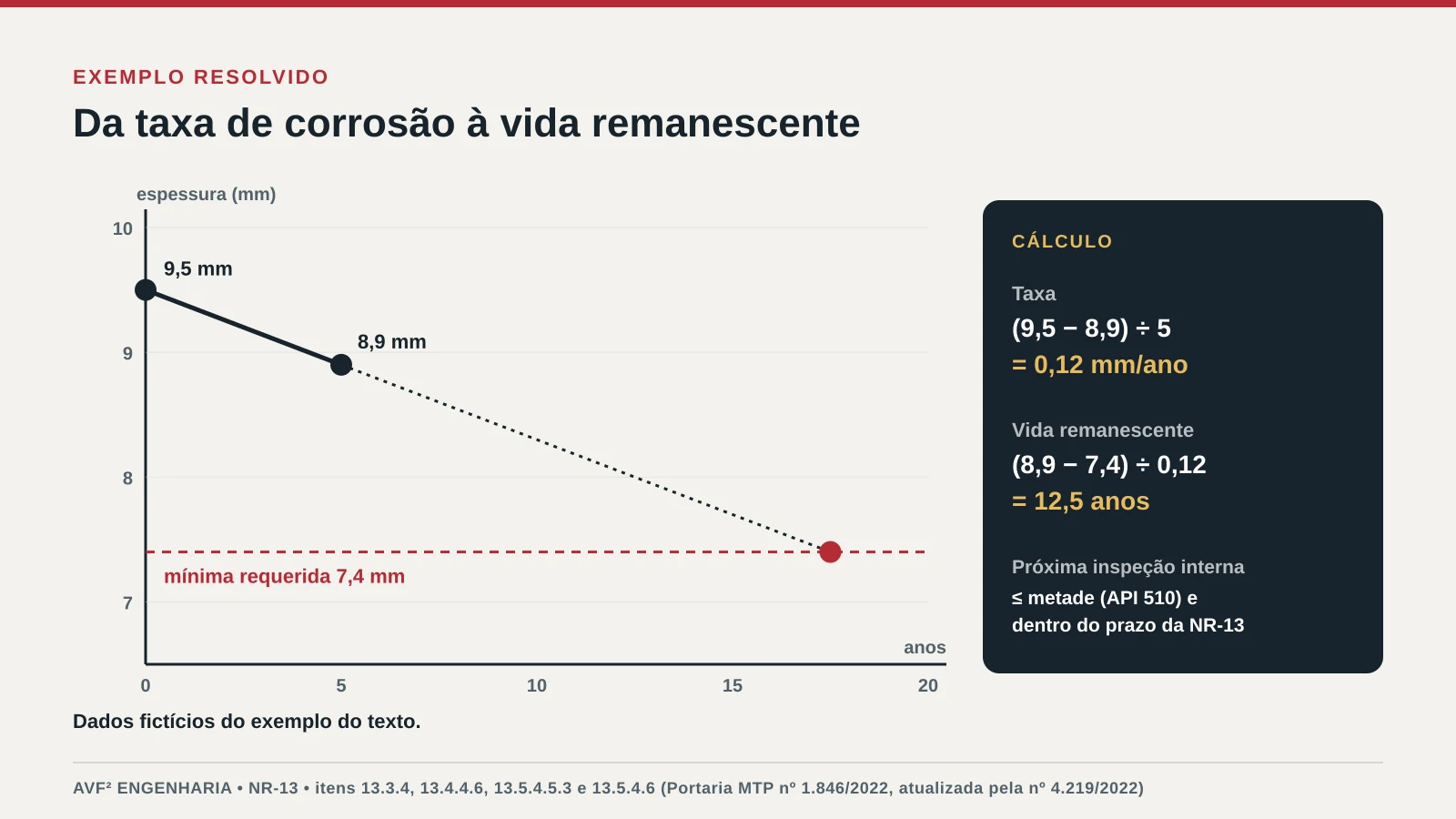

Exemplo: um vaso tinha 9,5 mm em um ponto e hoje tem 8,9 mm, cinco anos depois. A taxa é (9,5 − 8,9) ÷ 5 = 0,12 mm por ano. Se a espessura mínima requerida é 7,4 mm, a vida remanescente estimada é (8,9 − 7,4) ÷ 0,12 = 12,5 anos. Práticas consagradas de inspeção, como a API 510, limitam o intervalo até a próxima inspeção interna à metade da vida remanescente, o que aqui daria cerca de seis anos, sempre respeitando os prazos máximos da NR-13.
Quando o resultado preocupa
Espessura abaixo do mínimo, perda localizada acentuada ou taxa de corrosão muito maior que a prevista exigem avaliação do PLH antes de qualquer outra decisão. As saídas possíveis incluem ampliar a malha de medição, reduzir a pressão de operação e a PMTA com novo cálculo, reparar conforme o código ou retirar o equipamento de serviço. Reparos importantes também disparam a inspeção extraordinária.
Erros comuns
- Pontos diferentes a cada inspeção. Sem pontos fixos, não há taxa de corrosão confiável.
- Aparelho sem calibração no material. A leitura pode errar em décimos de milímetro, exatamente a ordem da perda anual.
- Medir só o costado. Bocais, tampos e a parte inferior costumam corroer mais.
- Não ter a espessura mínima. Sem memória de cálculo, a medição não vira decisão.
- Esquecer os vasos pequenos. Reservatórios de compressores também corroem, e rápido.
Conclusão
A NR-13 deixa a escolha dos exames com o PLH, mas é difícil sustentar prazos, postergações e decisões de integridade sem saber quanta parede o equipamento ainda tem. A medição de espessura, feita em pontos fixos e com registro comparável, é o que transforma a inspeção em uma estimativa objetiva de vida remanescente.
A AVF² Engenharia realiza inspeções NR-13 com plano de medição de espessura, cálculo de taxa de corrosão e vida remanescente. Veja também como definir a categoria do vaso e o guia completo da NR-13. Este conteúdo é informativo e não substitui a avaliação de um profissional legalmente habilitado.
Referências técnicas
- NR-13 — texto consolidado (Portaria MTP nº 1.846/2022, atualizada pela Portaria MTP nº 4.219/2022)
- Ministério do Trabalho e Emprego — página oficial da NR-13
- ABNT NBR 16455 — inspeção não intrusiva (referência do item 13.5.4.5.3)
- API 510 — Pressure Vessel Inspection Code (prática de intervalos baseada em vida remanescente)
