Na NR-13, os prazos máximos de inspeção de caldeiras e vasos de pressão não são os mesmos para todas as empresas. Estabelecimentos que mantêm um Serviço Próprio de Inspeção de Equipamentos certificado, o SPIE, podem trabalhar com intervalos maiores. Para plantas com muitos equipamentos, essa diferença pesa no número de paradas, no custo de manutenção e na disponibilidade da produção.
Mas o SPIE não é um atalho. É uma estrutura de inspeção própria, com pessoal dedicado, procedimentos, arquivo técnico e certificação externa. Este guia explica o que a norma exige, quanto os prazos mudam e em que situações o investimento costuma fazer sentido.
Em resumo
- SPIE é o Serviço Próprio de Inspeção de Equipamentos, obtido de forma voluntária pelo empregador e certificado por Organismo de Certificação de Produto acreditado pelo Inmetro (Anexo II).
- Exige pessoal próprio com dedicação exclusiva, responsável designado, pelo menos um PLH, procedimentos escritos, arquivo técnico, aparelhagem adequada e cumprimento da programação de inspeção.
- Com SPIE, os prazos máximos de vasos de pressão aumentam em todas as categorias da Tabela 2.
- Em caldeiras com SPIE, os limites são 24, 30 ou 48 meses, conforme categoria e requisitos. Sem SPIE, o prazo geral é 12 meses, com hipóteses específicas de 18, 24 ou 30 meses no item 13.4.4.4.
- Costuma compensar em plantas com grande parque de equipamentos e equipe técnica estruturada; para poucos vasos, raramente se paga.
O que é o SPIE
Pelo glossário da NR-13, é estabelecimento com SPIE aquele cujo empregador obtém, de forma voluntária, a certificação prevista no Anexo II. Na prática, é um setor da própria empresa, como seção, departamento ou divisão, responsável pela inspeção de caldeiras, vasos, tubulações e tanques, certificado por organismo acreditado pelo Inmetro e sujeito a regulamento específico do Inmetro para certificação e manutenção.

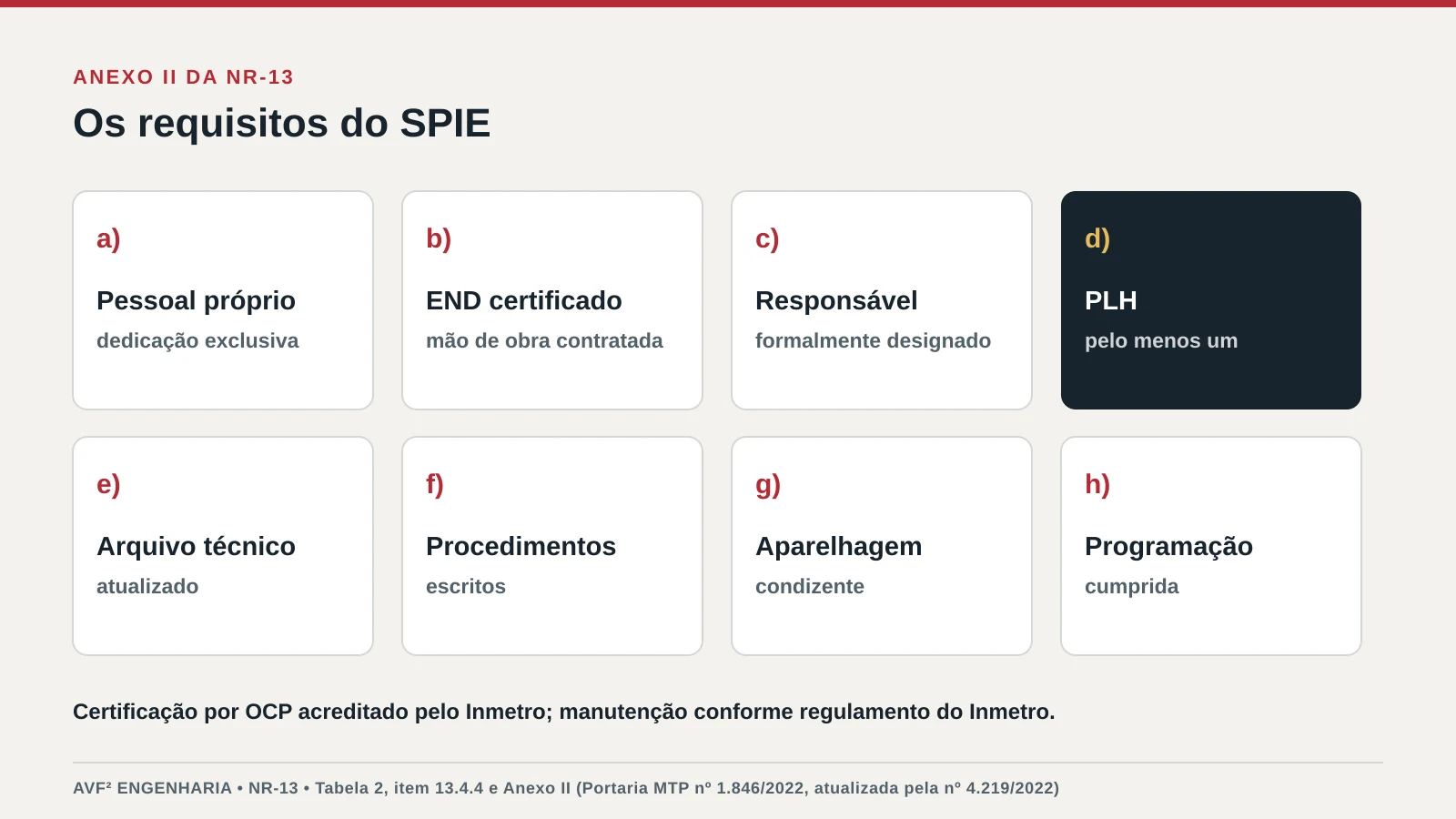

Os requisitos do Anexo II
| Requisito | O que significa |
|---|---|
| Pessoal próprio com dedicação exclusiva | Equipe da própria empresa dedicada à inspeção |
| END por mão de obra certificada | Ensaios não destrutivos contratados com certificação vigente |
| Responsável formalmente designado | Gestão do serviço de inspeção com responsável nomeado |
| Pelo menos um PLH | Profissional legalmente habilitado no quadro |
| Arquivo técnico atualizado | Prontuários, registros e relatórios organizados |
| Procedimentos escritos | Para as principais atividades de inspeção |
| Aparelhagem adequada | Instrumentos compatíveis com as atividades |
| Cumprimento da programação | Plano de inspeção executado no mínimo como programado |

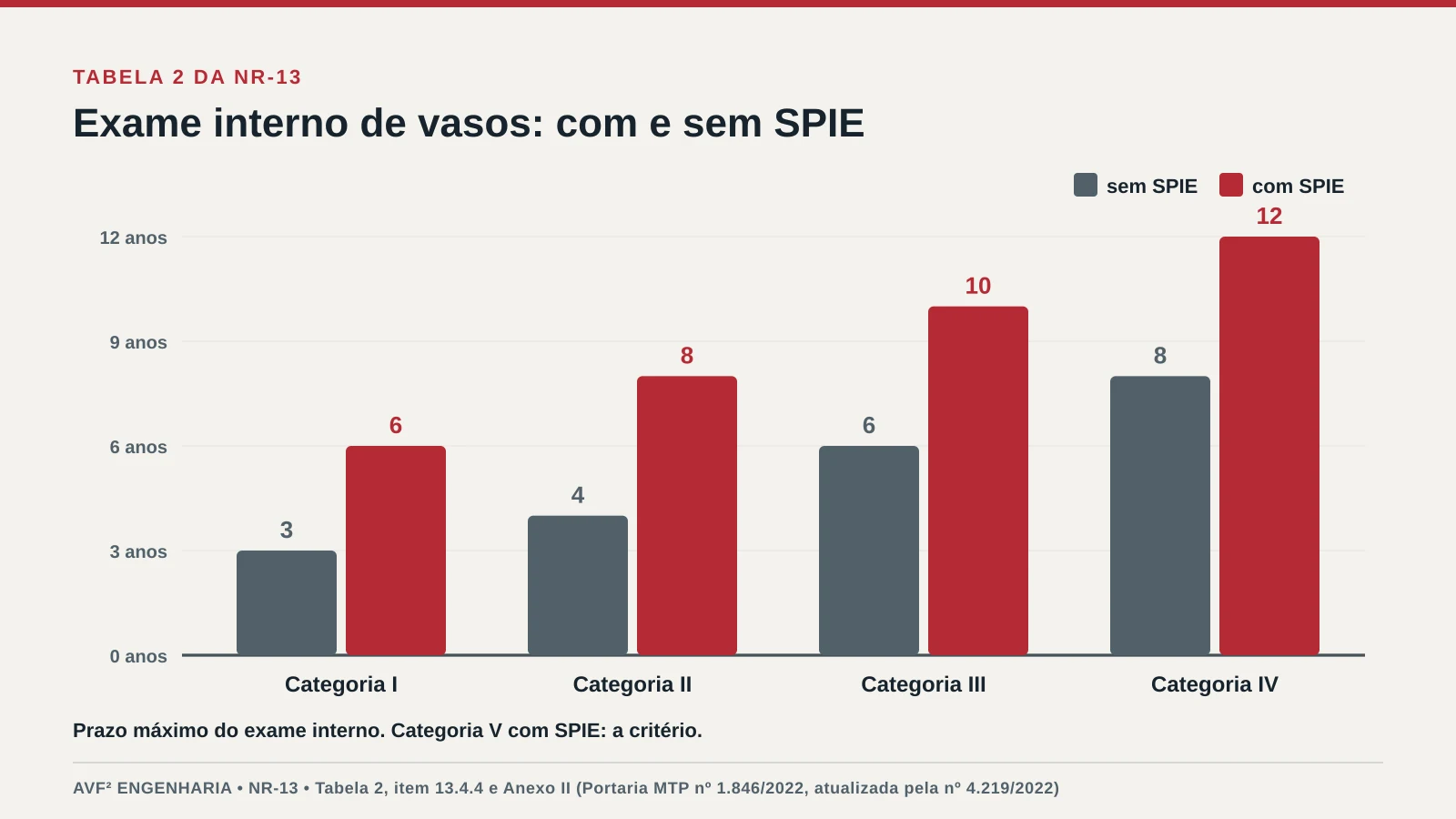

Quanto os prazos mudam em vasos de pressão
A Tabela 2 da NR-13 define os prazos máximos de exames externo e interno por categoria do vaso:
| Categoria | Externo sem SPIE | Interno sem SPIE | Externo com SPIE | Interno com SPIE |
|---|---|---|---|---|
| I | 1 ano | 3 anos | 3 anos | 6 anos |
| II | 2 anos | 4 anos | 4 anos | 8 anos |
| III | 3 anos | 6 anos | 5 anos | 10 anos |
| IV | 4 anos | 8 anos | 6 anos | 12 anos |
| V | 5 anos | 10 anos | 7 anos | a critério |
Nas categorias mais críticas, o ganho é maior: o exame interno de um vaso categoria I passa de 3 para 6 anos. São prazos máximos: histórico de corrosão, mudanças de processo e recomendações do PLH podem exigir intervalos menores, e situações específicas exigem inspeção extraordinária em qualquer caso.

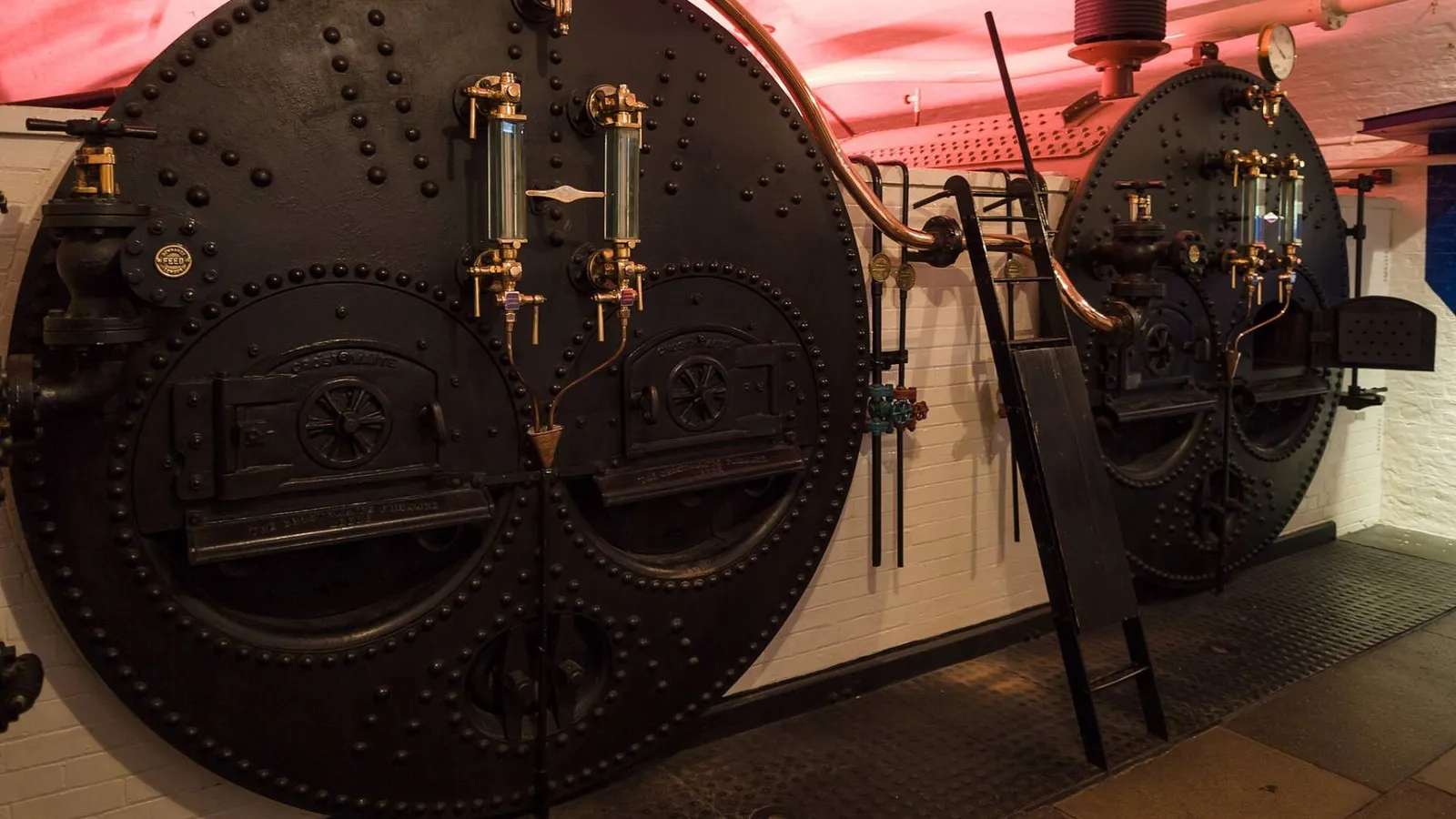

E nas caldeiras
Para caldeiras sem SPIE, o item 13.4.4.4 estabelece 12 meses para as categorias A e B, mas também prevê condições específicas: 18 meses para recuperação de álcalis; 24 meses para categoria A com teste da pressão de abertura das válvulas de segurança aos 12 meses; e 30 meses para categoria B com Sistema de Gerenciamento de Combustão que atenda ao Anexo IV. Com SPIE, o item 13.4.4.5 permite 24 meses para categoria B e recuperação de álcalis, 30 meses para categoria A e 48 meses para categoria A com Sistema Instrumentado de Segurança conforme o Anexo IV. Esses são limites máximos condicionados, não uma ampliação automática para qualquer caldeira.

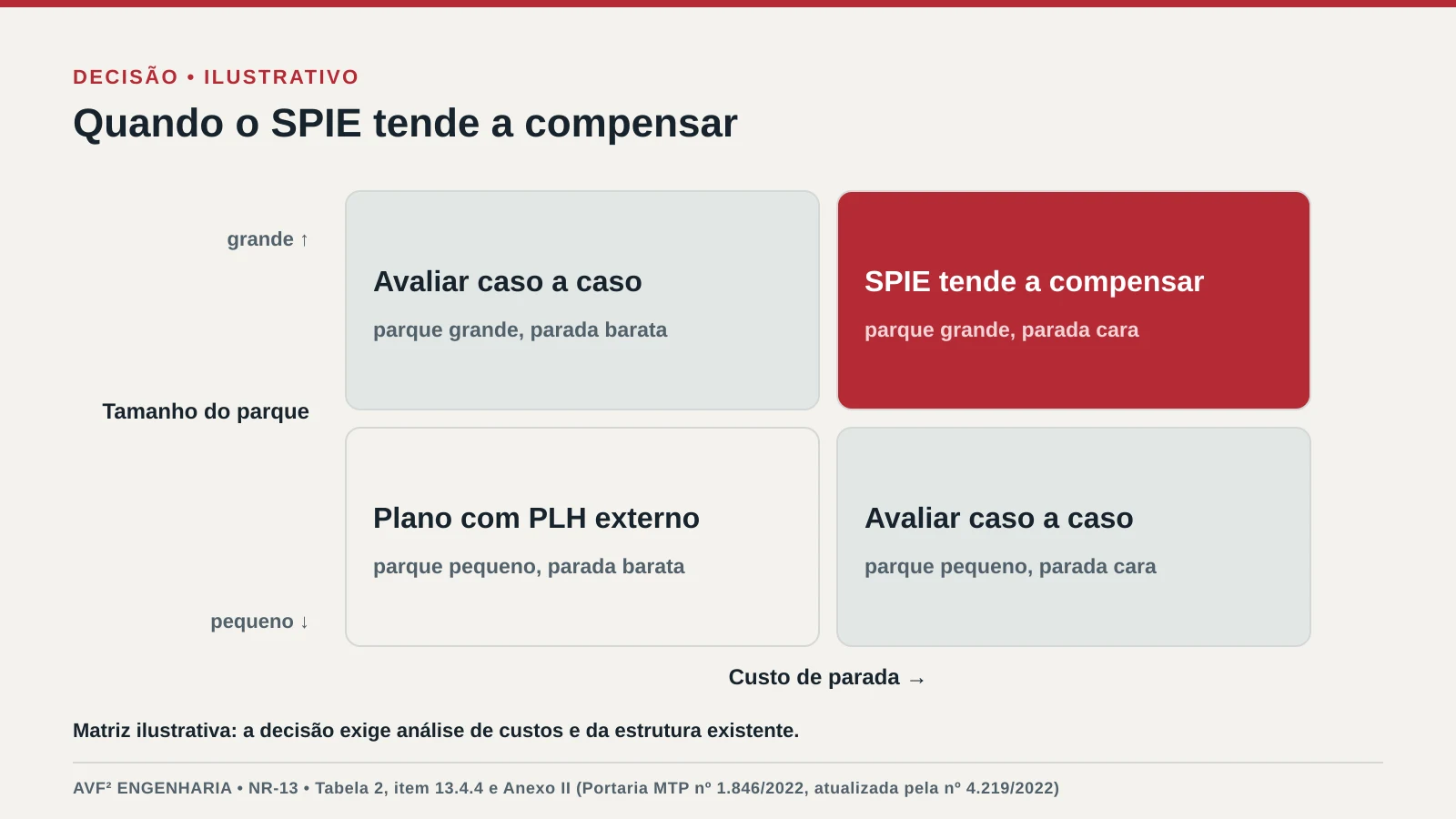

Quando o SPIE compensa
Não há resposta única, mas alguns fatores costumam decidir:
- Tamanho do parque: dezenas ou centenas de vasos, caldeiras e tubulações diluem o custo da estrutura.
- Custo de parada: em processos contínuos, cada inspeção interna evitada ou postergada tem valor alto.
- Equipe técnica existente: empresas que já têm engenharia de inspeção estão mais perto dos requisitos.
- Maturidade documental: prontuários completos e registros consistentes são pré-condição.
- Custo da certificação e manutenção: auditorias, pessoal dedicado e instrumentos são recorrentes.
Para plantas com poucos vasos, como centrais de ar comprimido e pequenas caldeiras, o SPIE raramente se paga. Nesses casos, um bom plano de inspeção com PLH externo e prazos bem gerenciados costuma ser a solução mais eficiente.
Erros comuns
- Aplicar prazos com SPIE sem certificação vigente. Sem certificado válido, valem os prazos sem SPIE.
- Tratar prazo máximo como meta. O PLH pode e deve reduzir intervalos quando os dados indicarem.
- Equipe sem dedicação exclusiva. O Anexo II exige pessoal próprio dedicado.
- Arquivo técnico desatualizado. Prontuários e registros de segurança são base da certificação.
- Esquecer as tubulações e a extraordinária. O SPIE inclui tubulações e não dispensa a inspeção extraordinária.
Conclusão
O SPIE troca prazos maiores por uma estrutura de inspeção própria, auditada e permanente. Para grandes parques de equipamentos, pode reduzir paradas e custos de forma significativa; para plantas menores, um plano de inspeção bem executado costuma ser suficiente. Em ambos os casos, prazo máximo continua sendo limite, e não meta.
A AVF² Engenharia apoia a gestão NR-13 de caldeiras, vasos e tubulações, com plano de inspeção, prontuários e prazos, e pode avaliar se a estrutura de SPIE faz sentido para a sua planta. Veja também o guia completo da NR-13. Este conteúdo é informativo e não substitui a avaliação de um profissional legalmente habilitado.
Referências técnicas
- NR-13 — texto consolidado (Portaria MTP nº 1.846/2022, atualizada pela Portaria MTP nº 4.219/2022), Tabela 2, item 13.4.4 e Anexo II
- Ministério do Trabalho e Emprego — página oficial da NR-13
