Uma tubulação pode atravessar vários setores, mudar de diâmetro, passar por válvulas e se conectar a mais de um equipamento. Se o plano de inspeção começa com a frase “verificar as linhas da planta”, ninguém sabe exatamente onde a avaliação começa, onde termina nem por que um trecho recebeu prioridade. Na NR-13, um plano útil nasce de limites identificados e de uma hipótese técnica sobre como cada linha pode perder integridade.
Para tubulações enquadradas na NR-13, a empresa deve elaborar programa e plano de inspeção considerando fluido, pressão, temperatura, mecanismos de dano previsíveis e consequências de uma falha. O trabalho pode ser organizado por tubulação, linha ou sistema. A extensão efetivamente inspecionada é definida pelo Profissional Legalmente Habilitado (PLH), conforme esclarece o próprio Ministério do Trabalho e Emprego. Isso pede mais que uma lista de pontos: pede uma decisão rastreável sobre o escopo.
Em resumo
- Confirme primeiro se a tubulação se enquadra no campo de aplicação da NR-13.
- Identifique a linha, os acessórios e as conexões no fluxograma de engenharia.
- Defina o que inspecionar com base no serviço, nos danos possíveis e nas consequências.
- Vincule intervalo, método e registro à decisão técnica do PLH.
Primeiro, confirme o enquadramento
O item 13.2.1, alínea “e”, alcança tubulações que contenham fluidos de classe A ou B e estejam ligadas a caldeiras ou vasos de pressão abrangidos pela NR-13. Há exclusões no item 13.2.2, entre elas dutos e componentes, tubos de sistemas de instrumentação, tubulações de redes públicas de distribuição de gás e tubulações que operam com vapor. Neste último caso, permanece a exigência específica de mantê-las em boas condições operacionais segundo plano de manutenção, prevista no item 13.6.2.6. Uma tubulação fora do enquadramento não deve ser declarada “sem risco”: o item 13.2.3 preserva o dever de inspecionar e manter sistemas pressurizados que ofereçam riscos aos trabalhadores.
Na prática, comece pelo fluido real, pelo equipamento conectado e pela finalidade da linha. Uma mesma instalação pode ter trechos sujeitos a exigências diferentes. Não extrapole o enquadramento de uma linha para toda a rede apenas porque os tubos correm no mesmo suporte. Para entender as categorias de equipamentos e consultar o texto oficial, veja o guia da NR-13 da AVF².

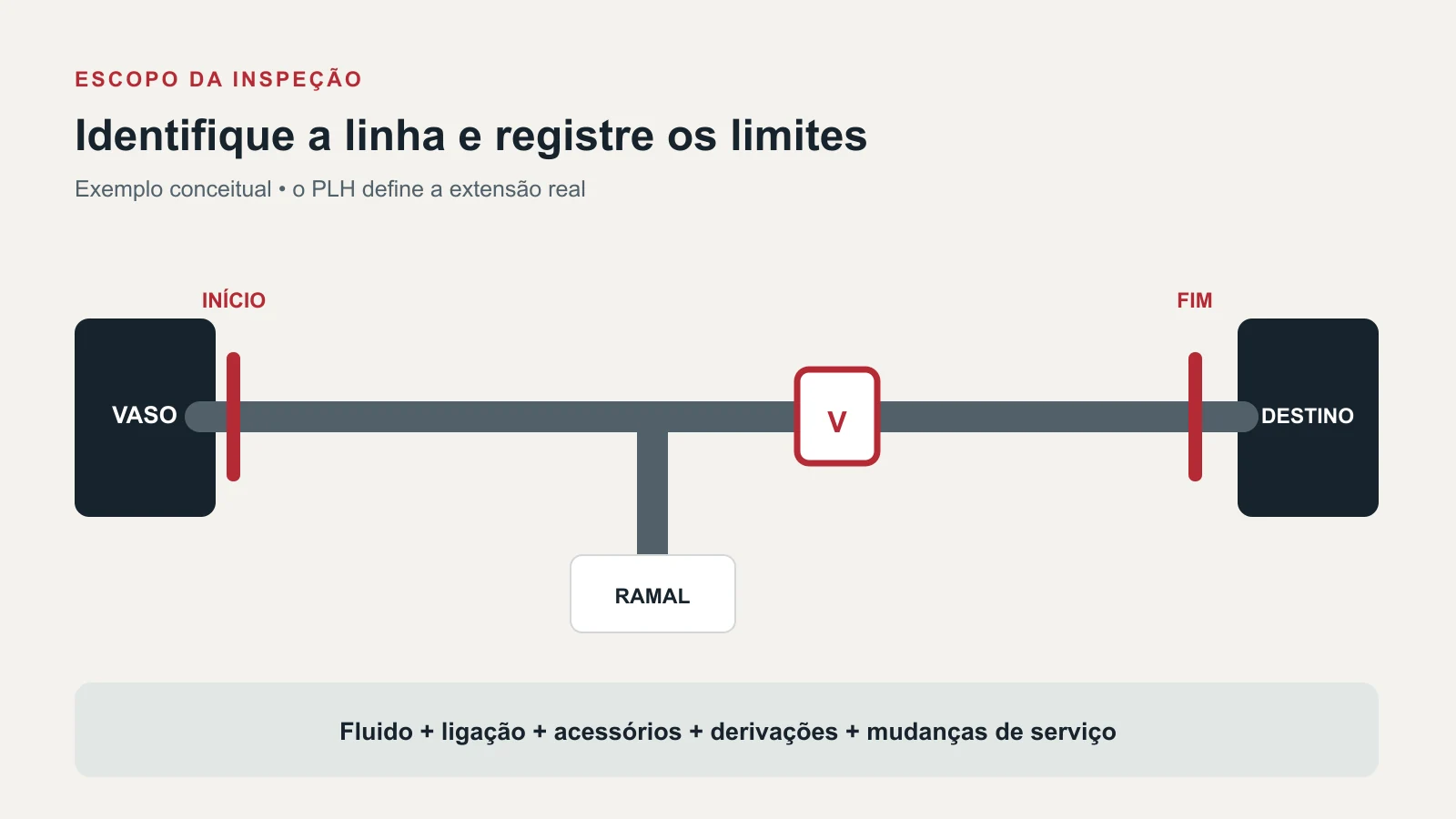

Desenhe os limites antes de escolher os ensaios

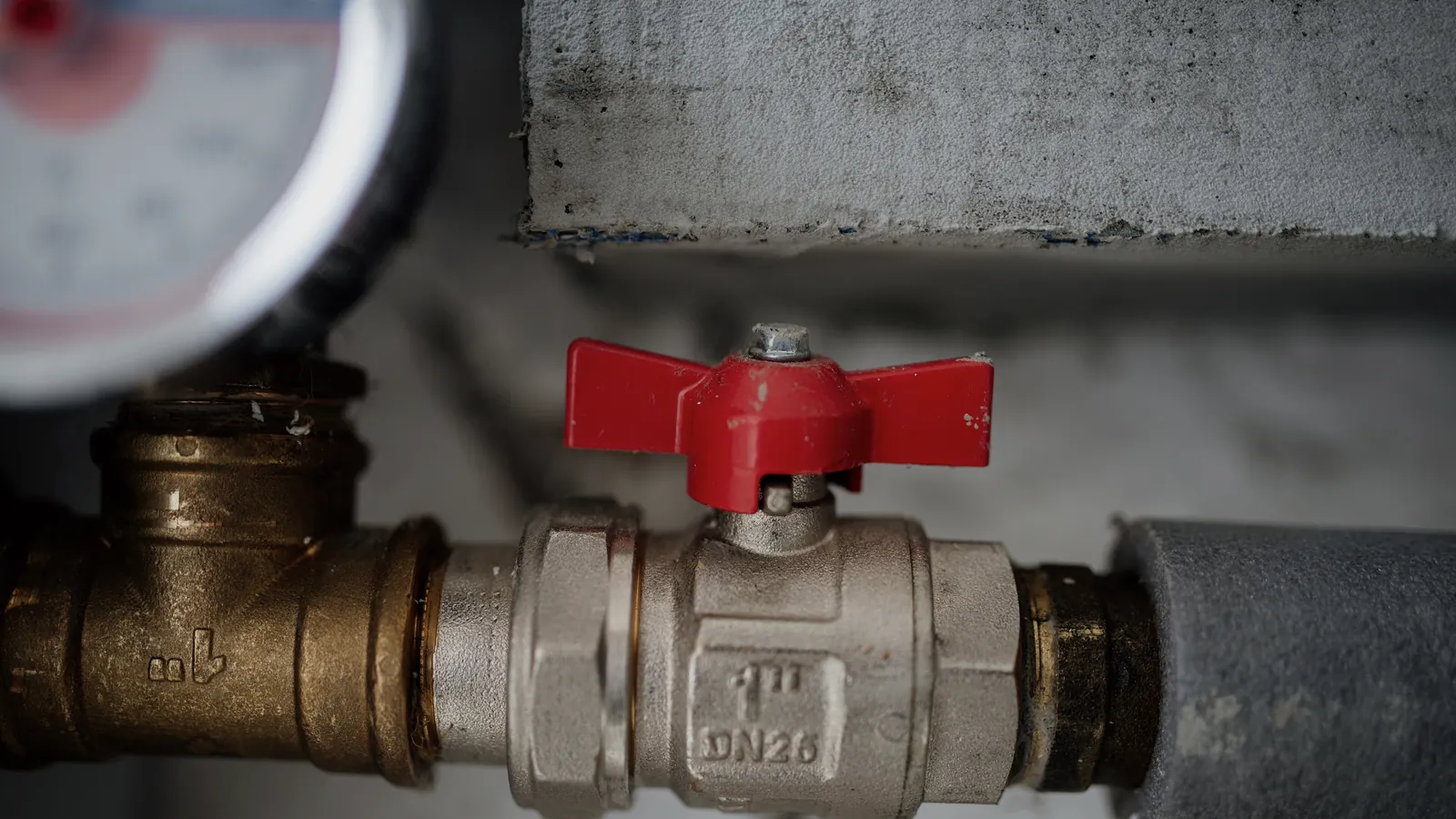

O fluxograma de engenharia deve identificar a linha e seus acessórios. Relacione essa identificação com o que existe em campo: origem e destino, derivações, válvulas, flanges, suportes, mudanças de material, pontos de drenagem e trechos pouco acessíveis. O limite da inspeção precisa fazer sentido para operação, manutenção e PLH. O Perguntas e Respostas da NR-13 do MTE esclarece que a extensão a inspecionar cabe ao PLH e que o programa pode ser estruturado por tubulação, linha ou sistema.

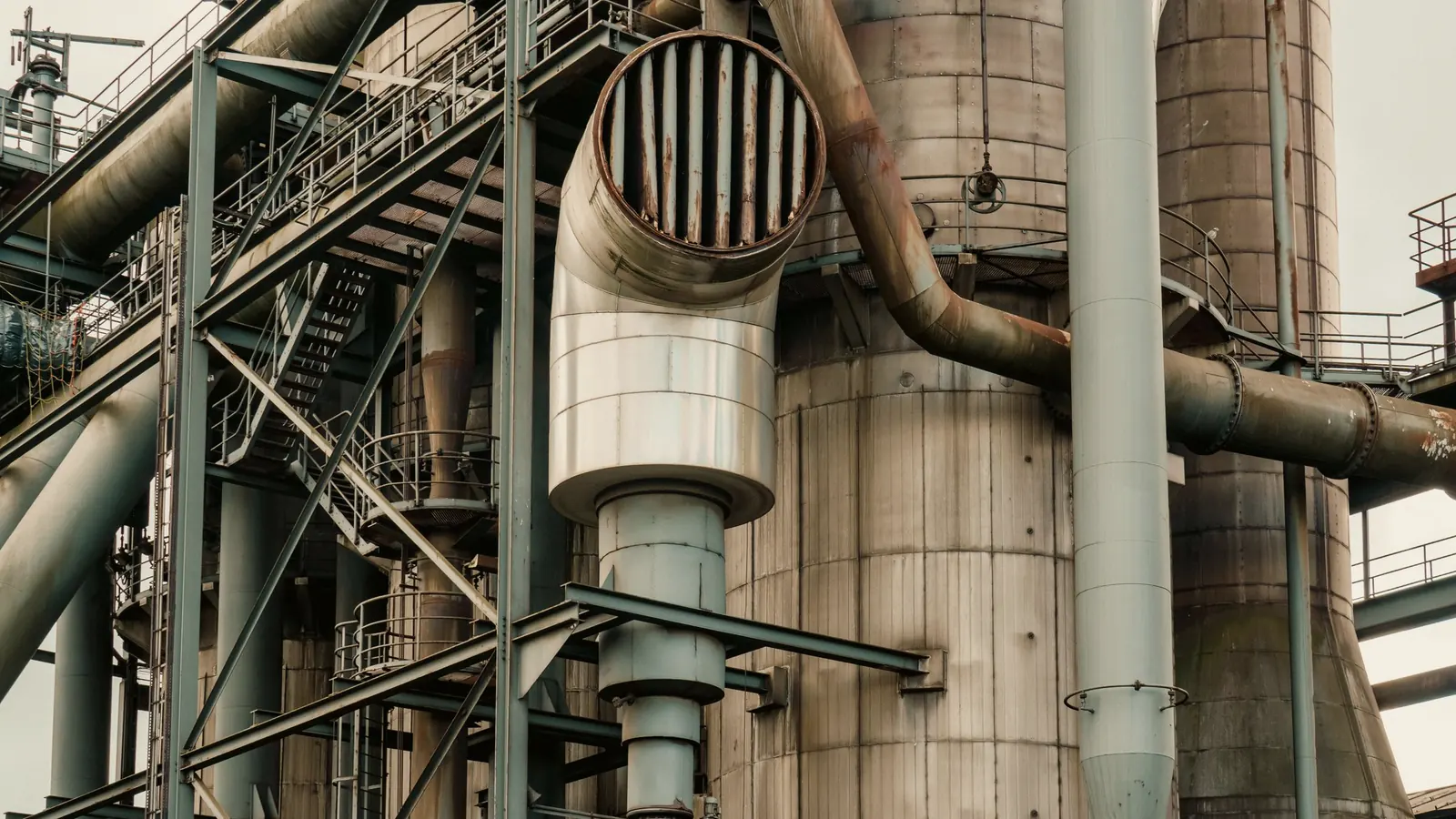

Imagine uma linha de fluido classe B ligada a um vaso enquadrado. Ela sai do bocal, atravessa uma área externa, possui uma derivação e termina em outro ponto de consumo. O plano deve explicar se a derivação integra o mesmo sistema, quais acessórios fazem parte da inspeção e onde há mudanças nas condições de serviço. Uma foto geral da instalação ajuda a localizar a rede, mas não substitui identificação de linha e fluxograma atualizado.

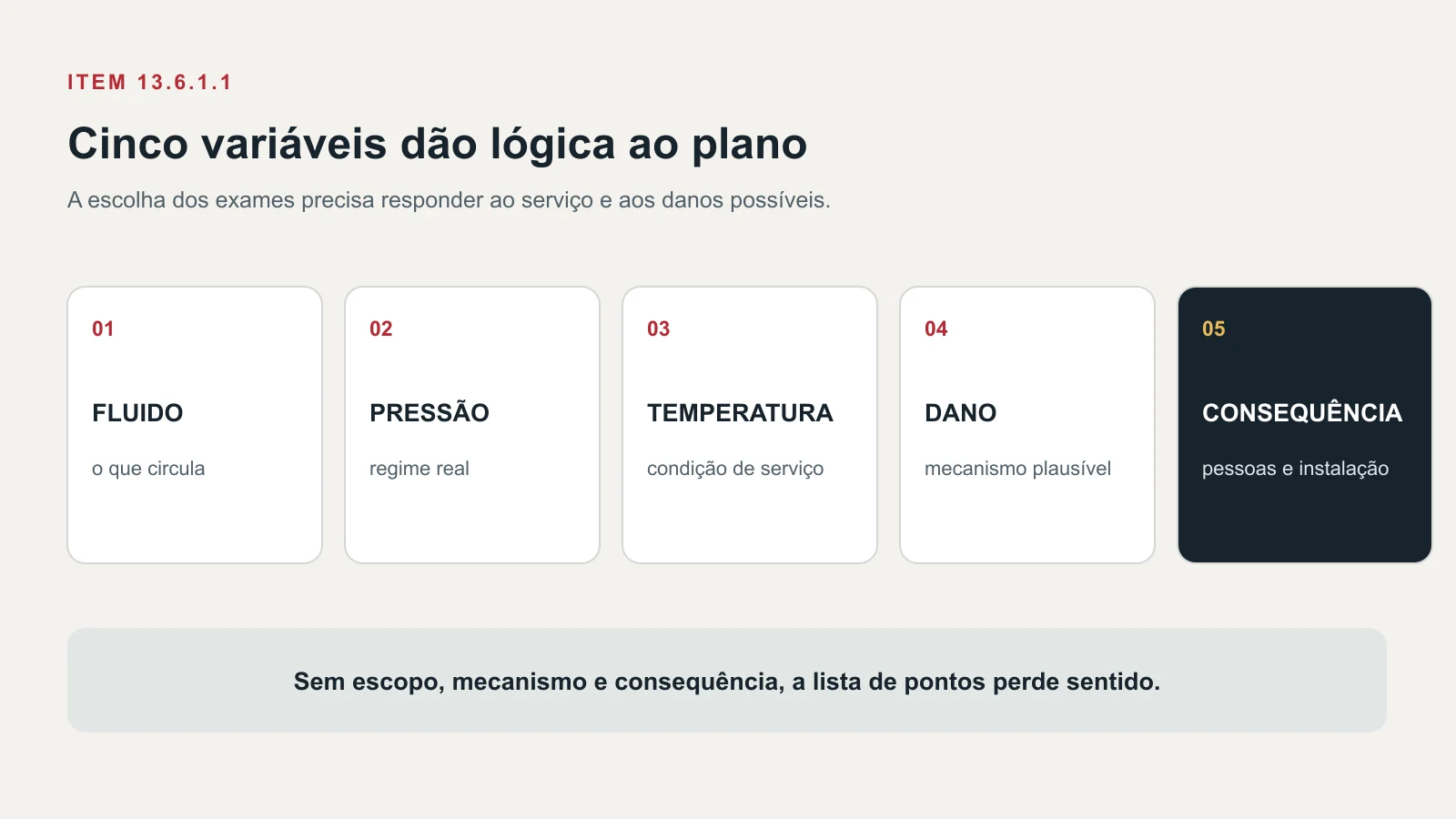

Cinco variáveis dão lógica ao plano
O item 13.6.1.1 não fornece um formulário único. Ele exige que o programa e o plano considerem, no mínimo, cinco conjuntos de informação. Vale transformá-los em perguntas de engenharia que orientem onde, como e quando examinar.
| Variável | Pergunta que muda a inspeção |
|---|---|
| Fluido | O que circula na linha e qual é a consequência de uma perda de contenção? |
| Pressão e temperatura | Quais condições reais e limites de projeto precisam ser confrontados? |
| Mecanismo de dano | Onde corrosão, erosão, fadiga ou outro processo plausível pode atuar? |
| Consequência | Quem, quais instalações e qual área podem ser afetados por uma falha? |
Dois trechos aparentemente idênticos podem merecer atenção diferente. Um pode ficar exposto à condensação ou a uma zona de difícil acesso; outro, próximo de pessoas ou de equipamentos críticos. A seleção de exames deve responder aos mecanismos plausíveis e à consequência da falha. Repetir o mesmo pacote de ensaios em todas as linhas por conveniência pode consumir recursos sem melhorar o conhecimento sobre a integridade.
Documento atualizado é parte da inspeção
Para tubulações enquadradas, o item 13.6.1.4 exige especificações aplicáveis, fluxograma de engenharia com identificação da linha e acessórios, projeto de alteração ou reparo, relatórios de inspeção de segurança e certificados de inspeção e teste dos dispositivos de segurança, quando aplicáveis. Se as especificações ou o fluxograma estiverem ausentes ou extraviados, o item 13.6.1.5 prevê sua reconstituição pelo empregador sob responsabilidade técnica de PLH. Não preencha lacunas com valores presumidos ou com cópia de outra linha.
Verifique também se a identificação física segue uma padronização formal do estabelecimento, como prevê o item 13.6.2.7. Quando projeto, identificação e campo não coincidem, registre a divergência e resolva-a antes de usar o desenho como base definitiva. Uma alteração aparentemente pequena em válvula ou derivação pode mudar o limite do sistema e o acesso aos pontos de exame.
Prazo e método precisam de fundamento
As tubulações enquadradas passam por inspeções de segurança inicial, periódica e extraordinária, observadas as condições do item 13.6.2.1 e a regra transitória indicada no texto oficial. O intervalo periódico deve atender ao prazo máximo da inspeção interna do vaso ou da caldeira mais crítica a que a linha está ligada. A NR-13 admite duplicar esse prazo somente com fundamentação técnica, a critério do PLH, respeitado o limite máximo de dez anos. Portanto, “fazer a cada dez anos” não é uma regra geral.
O método também depende do caso. Exame visual, medições de espessura, ensaios não destrutivos e outros recursos podem ser pertinentes conforme material, serviço, dano esperado e possibilidade de acesso. O artigo não prescreve uma combinação universal. Quando há reparo provisório, alteração significativa, dano por ocorrência ou inatividade nas condições previstas no item 13.6.2.4, avalie a necessidade de inspeção extraordinária antes do retorno. A AVF² já detalhou esses gatilhos no artigo sobre inspeção extraordinária NR-13.
Da inspeção ao próximo ciclo
Um plano sem fechamento vira calendário. O relatório de inspeção deve identificar a linha ou sistema, as condições de serviço, o tipo e período da inspeção, os exames executados, anomalias significativas, resultados, recomendações, parecer sobre integridade até a próxima inspeção e a próxima data prevista, entre outros dados do item 13.6.2.5. A informação precisa voltar ao fluxograma, ao histórico de intervenções e ao planejamento seguinte. Pendências não devem desaparecer atrás da palavra “aprovado”.
Na revisão interna, faça quatro perguntas simples: a linha inspecionada corresponde à identificação de campo? O exame cobriu os pontos associados ao dano plausível? As recomendações têm responsável e prazo? A decisão sobre operação está compatível com as evidências? Isso ajuda a distinguir um relatório completo de um relatório apenas volumoso.
Conclusão: um plano deve permitir decisões melhores
O melhor plano de inspeção de tubulações não é o que contém mais pontos em uma planilha. É o que permite reconhecer o sistema, justificar o escopo, verificar os mecanismos de dano relevantes e agir sobre os resultados. Para uma linha enquadrada na NR-13, a sequência é clara: confirmar campo de aplicação, delimitar, reunir documentos, definir estratégia com PLH, executar, registrar e atualizar o próximo ciclo.
Se sua instalação precisa organizar tubulações, fluxogramas e inspeções em um processo rastreável, a AVF² Engenharia pode apoiar a avaliação e o planejamento NR-13 considerando os equipamentos e as condições reais da planta. Este conteúdo é informativo e não substitui avaliação de engenharia, projeto ou inspeção específica.
Referências técnicas
- NR-13, texto consolidado disponibilizado pelo MTE, especialmente itens 13.2 e 13.6.
- Perguntas e Respostas da NR-13, MTE, orientação sobre extensão da inspeção de tubulações.
