Dois vasos de pressão podem ter o mesmo tamanho, trabalhar na mesma planta e, ainda assim, receber prazos de inspeção muito diferentes. O que separa um do outro na NR-13 é a categoria, uma classificação de I a V que combina o fluido armazenado com a energia acumulada no equipamento. Errar essa classificação desloca todo o resto: o intervalo dos exames, a capacitação exigida na operação e a leitura que se faz do risco daquele vaso.
A boa notícia é que o método é objetivo. São três perguntas, feitas sempre na mesma ordem, e cada uma tem resposta na própria norma.
Em resumo
- Confirme primeiro se o vaso está no campo de aplicação da NR-13 (P·V acima de 8, com P em kPa, ou fluido classe A).
- Defina a classe do fluido: A, B, C ou D. Em mistura, vale o fluido de maior risco.
- Calcule o grupo de potencial de risco pelo produto P·V, agora com P em MPa e V em m³.
- Cruze classe e grupo na Tabela 1 da NR-13 para obter a categoria, de I (mais crítica) a V.
- A categoria define os prazos máximos dos exames externo e interno e deve ficar visível no vaso.
Antes de classificar: o vaso está na NR-13?
A categoria só faz sentido para equipamentos que a norma alcança. Pelo item 13.2.1, entram no campo de aplicação os vasos de pressão cujo produto P·V seja superior a 8, onde P é o módulo da pressão máxima de operação em kPa e V é o volume interno em m³. Também entram, independentemente desse produto, os vasos que contêm fluidos da classe A.
O item 13.2.2 traz exclusões que costumam gerar dúvida, como vasos destinados à ocupação humana, vasos com diâmetro interno inferior a 150 mm, vasos de plástico reforçado com fibra de vidro e vasos sujeitos exclusivamente a vácuo menor ou igual a 5 kPa. A lista completa está no texto oficial da NR-13 e deve ser conferida caso a caso.

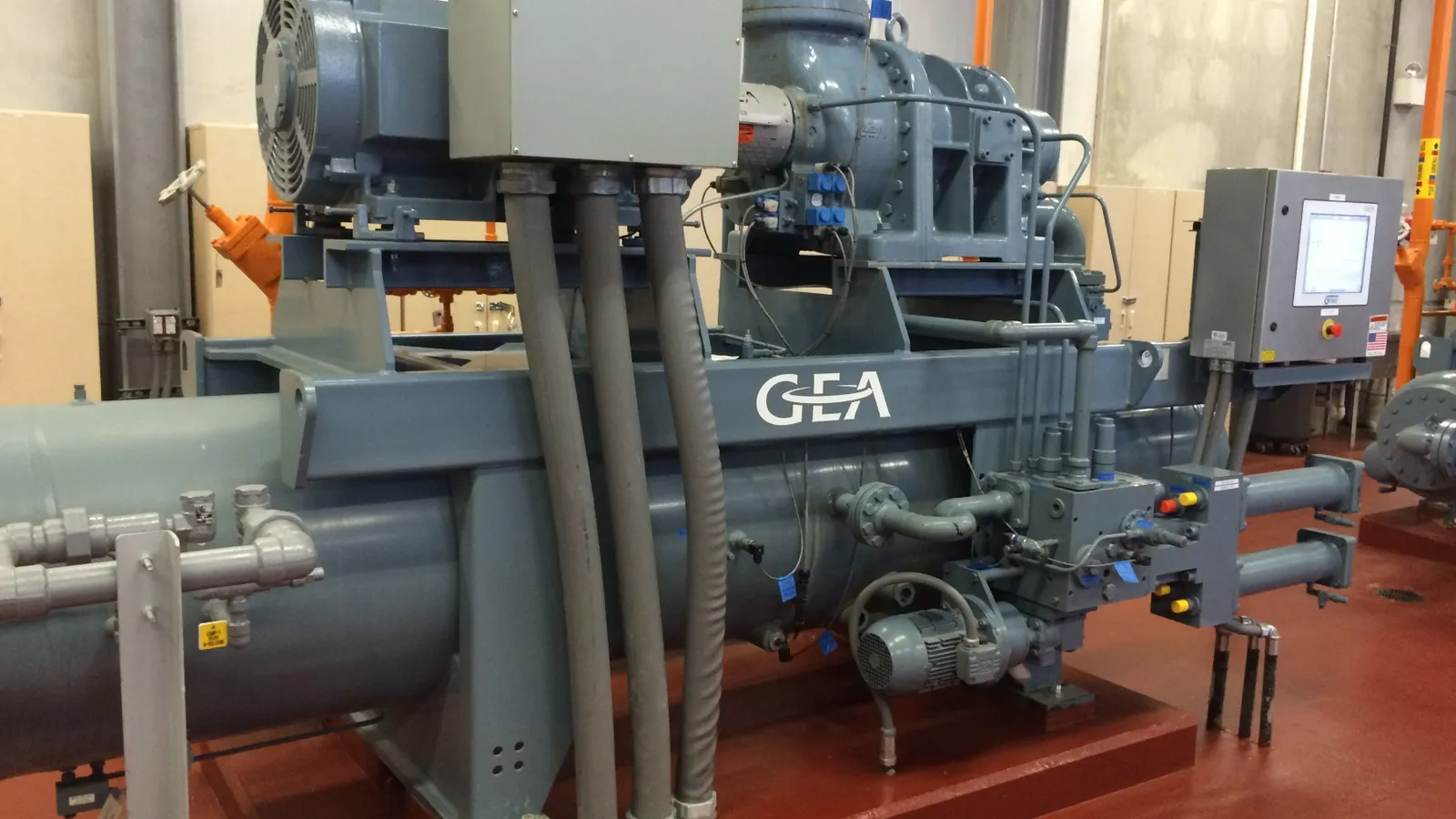

Esse é um ponto que costuma escapar do inventário: separadores, pulmões e reservatórios montados dentro de compressores ou unidades de refrigeração também são vasos de pressão. Os dados de partida para classificá-los estão, em geral, na placa de identificação e no prontuário: fluido, pressão e volume. Quando algum deles falta ou não confere com a instalação, a classificação precisa esperar a reconstituição da documentação, e não uma estimativa.
Passo 1: identificar a classe do fluido

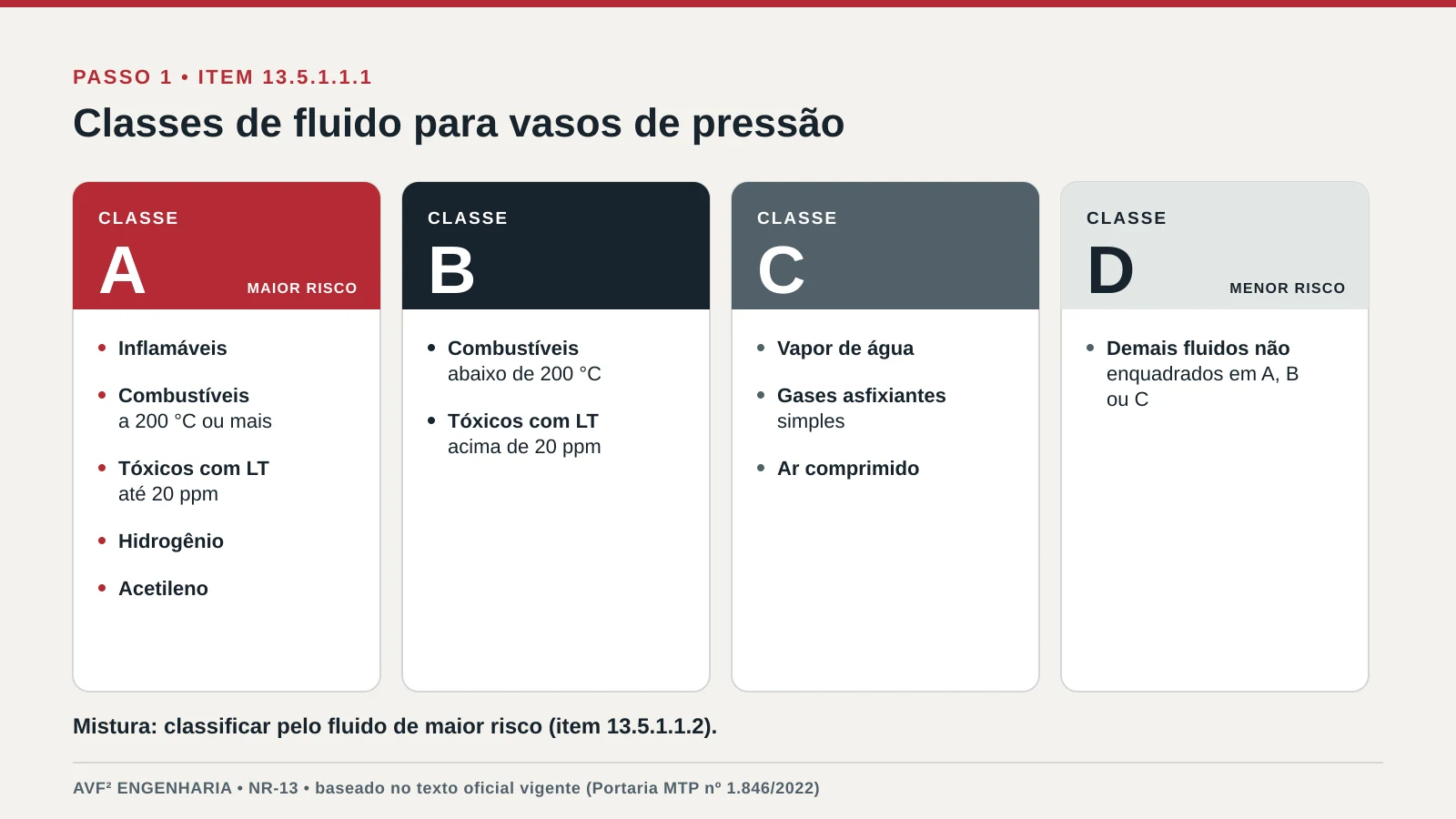

O item 13.5.1.1.1 distribui os fluidos em quatro classes, da mais para a menos crítica:
| Classe | Fluidos |
|---|---|
| A | Inflamáveis; combustíveis a 200 °C ou mais; tóxicos com limite de tolerância de até 20 ppm; hidrogênio; acetileno |
| B | Combustíveis abaixo de 200 °C; tóxicos com limite de tolerância acima de 20 ppm |
| C | Vapor de água; gases asfixiantes simples; ar comprimido |
| D | Demais fluidos não enquadrados nas classes anteriores |
Quando o vaso contém uma mistura, o item 13.5.1.1.2 manda considerar o fluido que apresentar maior risco. Um reservatório com ar comprimido e resíduos de óleo, por exemplo, continua sendo avaliado pelo que ele efetivamente contém em operação, e não apenas pelo fluido principal descrito no projeto.
Passo 2: calcular o grupo de potencial de risco

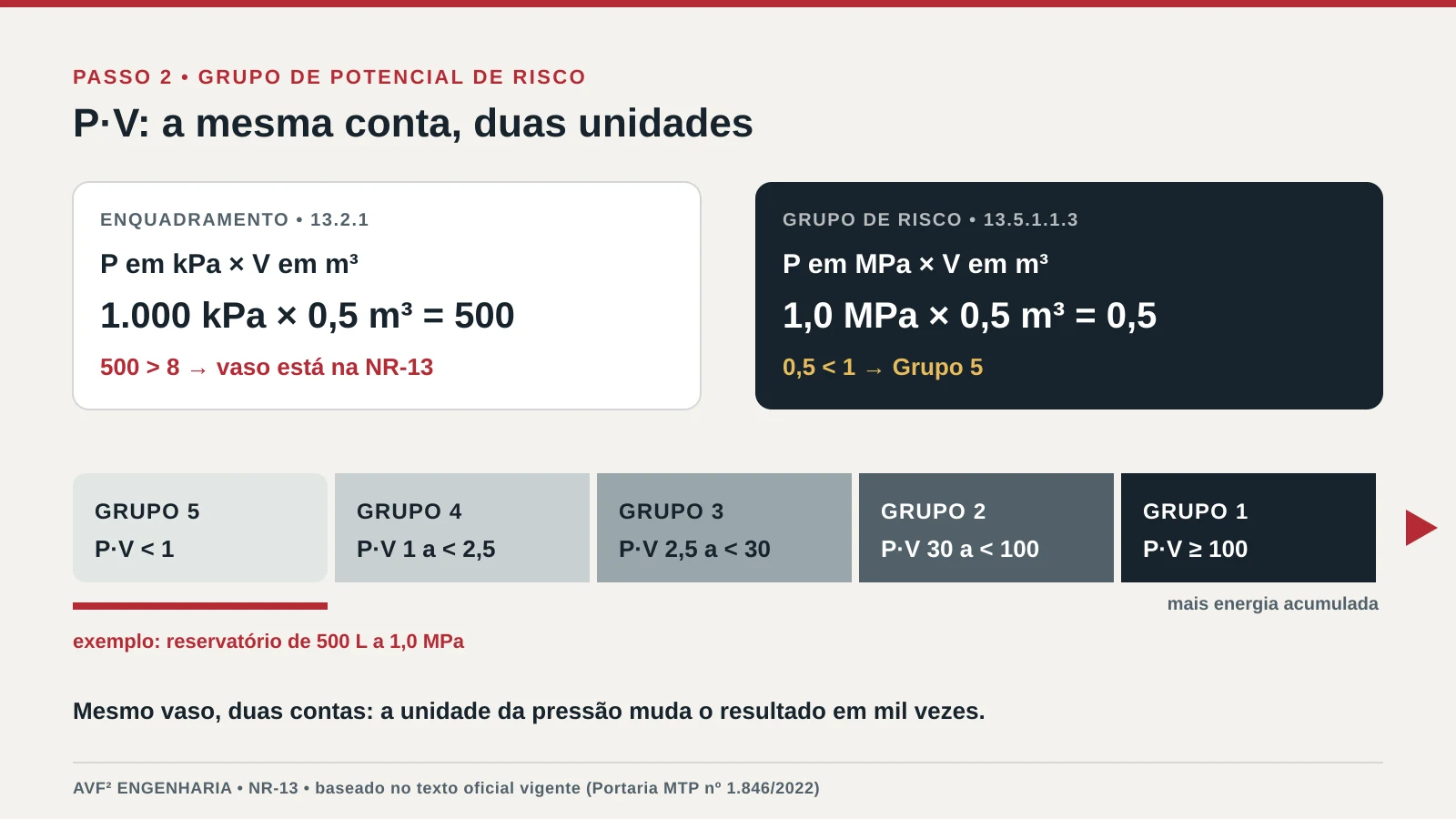

O segundo dado é a energia acumulada, representada pelo produto P·V. Aqui aparece a armadilha mais comum: no item 13.5.1.1.3, a pressão entra em MPa, não em kPa. O mesmo vaso que tem P·V igual a 500 no teste de enquadramento terá P·V igual a 0,5 no cálculo do grupo.
| Grupo | Produto P·V (P em MPa, V em m³) |
|---|---|
| 1 | P·V ≥ 100 |
| 2 | 30 ≤ P·V < 100 |
| 3 | 2,5 ≤ P·V < 30 |
| 4 | 1 ≤ P·V < 2,5 |
| 5 | P·V < 1 |
Exemplo: reservatório de ar comprimido de 500 litros
Considere um reservatório com volume interno de 0,5 m³ e pressão máxima de operação de 1,0 MPa (cerca de 10 bar):
- Enquadramento: 1.000 kPa × 0,5 m³ = 500. Como é maior que 8, o vaso está na NR-13.
- Classe do fluido: ar comprimido é classe C.
- Grupo: 1,0 MPa × 0,5 m³ = 0,5. Como é menor que 1, o vaso está no grupo 5.
- Categoria: classe C com grupo 5 resulta em categoria V.
Se o mesmo volume armazenasse um gás inflamável na mesma pressão, a classe passaria a A e a categoria subiria para III. O vaso é idêntico; o que muda é a consequência de uma perda de contenção.
Passo 3: cruzar classe e grupo na Tabela 1

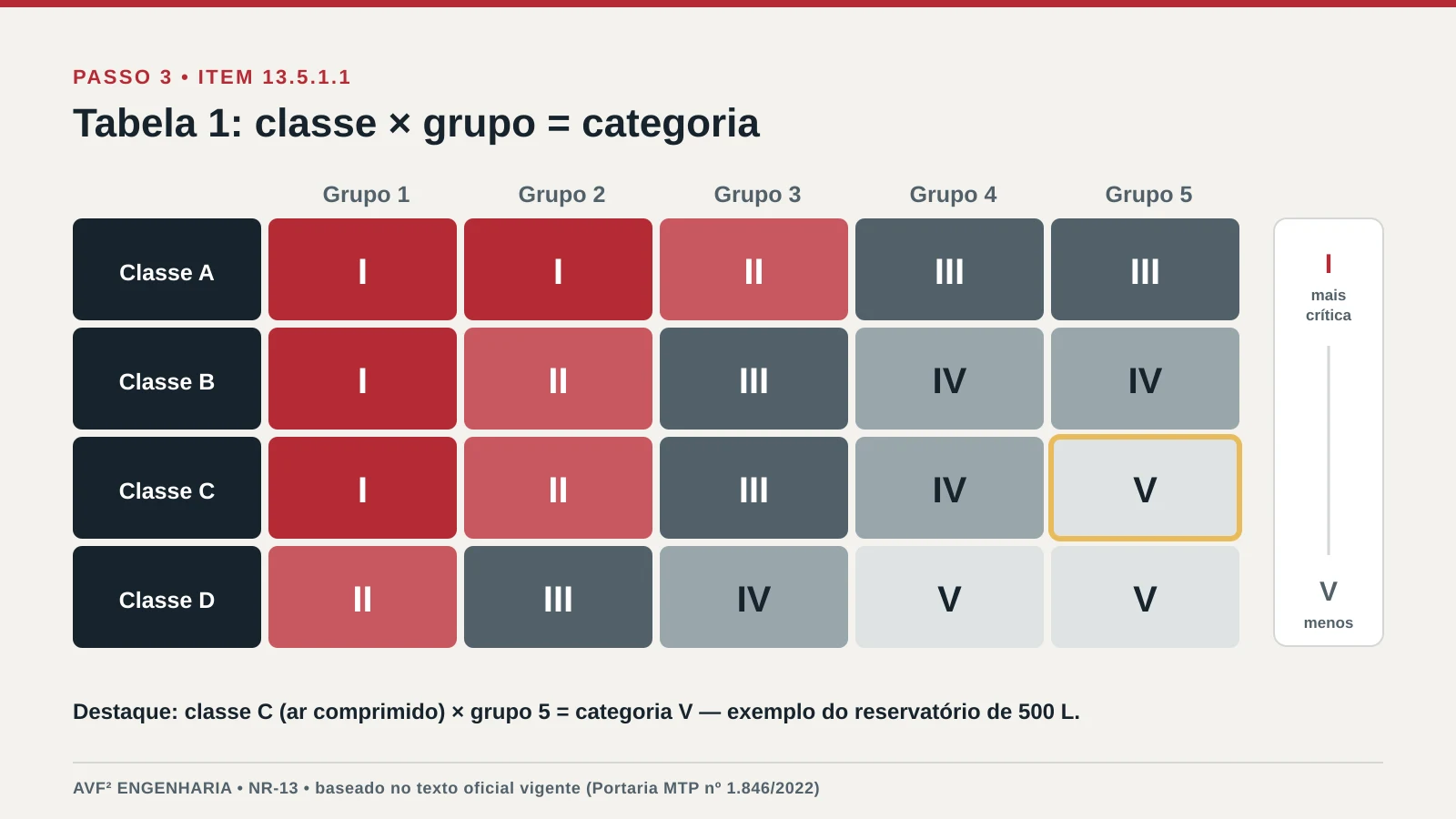

Com a classe e o grupo definidos, a categoria sai diretamente da Tabela 1 do item 13.5.1.1:
| Classe do fluido | Grupo 1 | Grupo 2 | Grupo 3 | Grupo 4 | Grupo 5 |
|---|---|---|---|---|---|
| A | I | I | II | III | III |
| B | I | II | III | IV | IV |
| C | I | II | III | IV | V |
| D | II | III | IV | V | V |
Repare que a classe A nunca chega às categorias IV e V, por menor que seja o produto P·V. A tabela traduz uma escolha clara da norma: a natureza do fluido pesa tanto quanto a energia armazenada.
O que a categoria muda na prática
A consequência mais direta é o prazo máximo dos exames periódicos, definido na Tabela 2 do item 13.5.4.5. O prazo depende também de o estabelecimento possuir Serviço Próprio de Inspeção de Equipamentos (SPIE) certificado:
| Categoria | Exame externo (sem SPIE) | Exame interno (sem SPIE) | Exame externo (com SPIE) | Exame interno (com SPIE) |
|---|---|---|---|---|
| I | 1 ano | 3 anos | 3 anos | 6 anos |
| II | 2 anos | 4 anos | 4 anos | 8 anos |
| III | 3 anos | 6 anos | 5 anos | 10 anos |
| IV | 4 anos | 8 anos | 6 anos | 12 anos |
| V | 5 anos | 10 anos | 7 anos | a critério |
São prazos máximos, não metas. Histórico de corrosão, alterações de processo ou recomendações do fabricante podem justificar intervalos menores, e há situações que exigem inspeção extraordinária independentemente do calendário.
A categoria também tem efeitos fora do calendário. O item 13.5.1.4 exige que ela esteja indicada em local visível, junto com o número ou código de identificação do vaso, além da placa. E a operação de unidades de processo com vasos de categorias I ou II deve ser feita por profissional capacitado, conforme o item 13.5.3.2. Por isso a classificação precisa estar registrada no prontuário e refletida no registro de segurança.
Erros que distorcem a classificação
- Usar a mesma unidade nos dois cálculos. O enquadramento usa kPa; o grupo usa MPa. Trocar as unidades muda o resultado em mil vezes.
- Classificar a mistura pelo componente principal. A norma pede o fluido de maior risco.
- Esquecer que a classe A entra sempre. Vasos com fluido inflamável ou hidrogênio estão na NR-13 mesmo com P·V baixo.
- Tratar a categoria como definitiva. Mudança de fluido, de pressão máxima de operação ou de volume exige refazer a classificação e rever o plano de inspeção.
- Confundir categoria com condição do equipamento. Um vaso categoria V pode estar com a válvula de segurança bloqueada ou com corrosão avançada. A categoria organiza prazos; não atesta integridade.
Quem deve classificar
A classificação parte de dados de projeto e de operação, mas sua consequência prática é o plano de inspeção, conduzido sob responsabilidade de Profissional Legalmente Habilitado (PLH). Em instalações com vários vasos, como centrais de ar comprimido, vale revisar todos em conjunto: é comum encontrar reservatórios de compressores com prontuário incompleto, volume divergente da placa ou categoria nunca registrada.
Para uma visão geral de caldeiras, tubulações e tanques, consulte também o guia completo da NR-13.
Conclusão
A categoria de um vaso de pressão resume, em um único algarismo romano, duas perguntas de engenharia: o que acontece se o fluido escapar e quanta energia ele carrega. Fazer essa conta corretamente é o primeiro passo para que prazos, capacitação e inspeções façam sentido.
Se a sua planta tem vasos sem categoria definida, com dados divergentes ou prazos em dúvida, a AVF² Engenharia realiza a avaliação NR-13 dos seus equipamentos com base nas condições reais de operação. Este conteúdo é informativo e não substitui a avaliação de um profissional legalmente habilitado.
