A injetora de plástico é uma das máquinas mais comuns na indústria brasileira, e também uma das que mais concentram energia em um espaço pequeno: força de fechamento de dezenas ou centenas de toneladas, material fundido a altas temperaturas e movimentos automáticos rápidos. Por isso a NR-12 tem um anexo específico para ela, o Anexo IX, e exigências de capacitação próprias para seus operadores.
Este guia percorre a máquina por áreas de perigo, mostra o que o anexo exige em cada uma e aponta os erros que mais aparecem nas adequações. O enquadramento também depende da data e da origem: para máquinas fabricadas a partir de 1º de junho de 2016, o anexo remete à ABNT NBR 13536:2016; para importadas, prevê essa norma ou a EN 201 vigente na data de fabricação, nas condições indicadas no próprio Anexo IX.
Em resumo
- O Anexo IX da NR-12 trata das injetoras de materiais plásticos, hidráulicas e elétricas, e organiza as exigências por área de perigo.
- Na área do molde, a proteção frontal exige intertravamento monitorado no comando e na potência: dois dispositivos mecânicos ou, na alternativa admitida pelo anexo, um não mecânico por função, monitorado por interface de segurança.
- Mecanismo de fechamento, cilindro de plastificação e bico, alimentação e área de descarga têm exigências próprias, incluindo proteção contra queimaduras.
- Injetoras de grande porte, que permitem a entrada de uma pessoa entre a proteção e o molde, exigem dispositivos adicionais de detecção de presença e travas.
- Operadores de injetoras precisam de curso de capacitação com no mínimo oito horas por tipo de máquina (item 12.16.11).

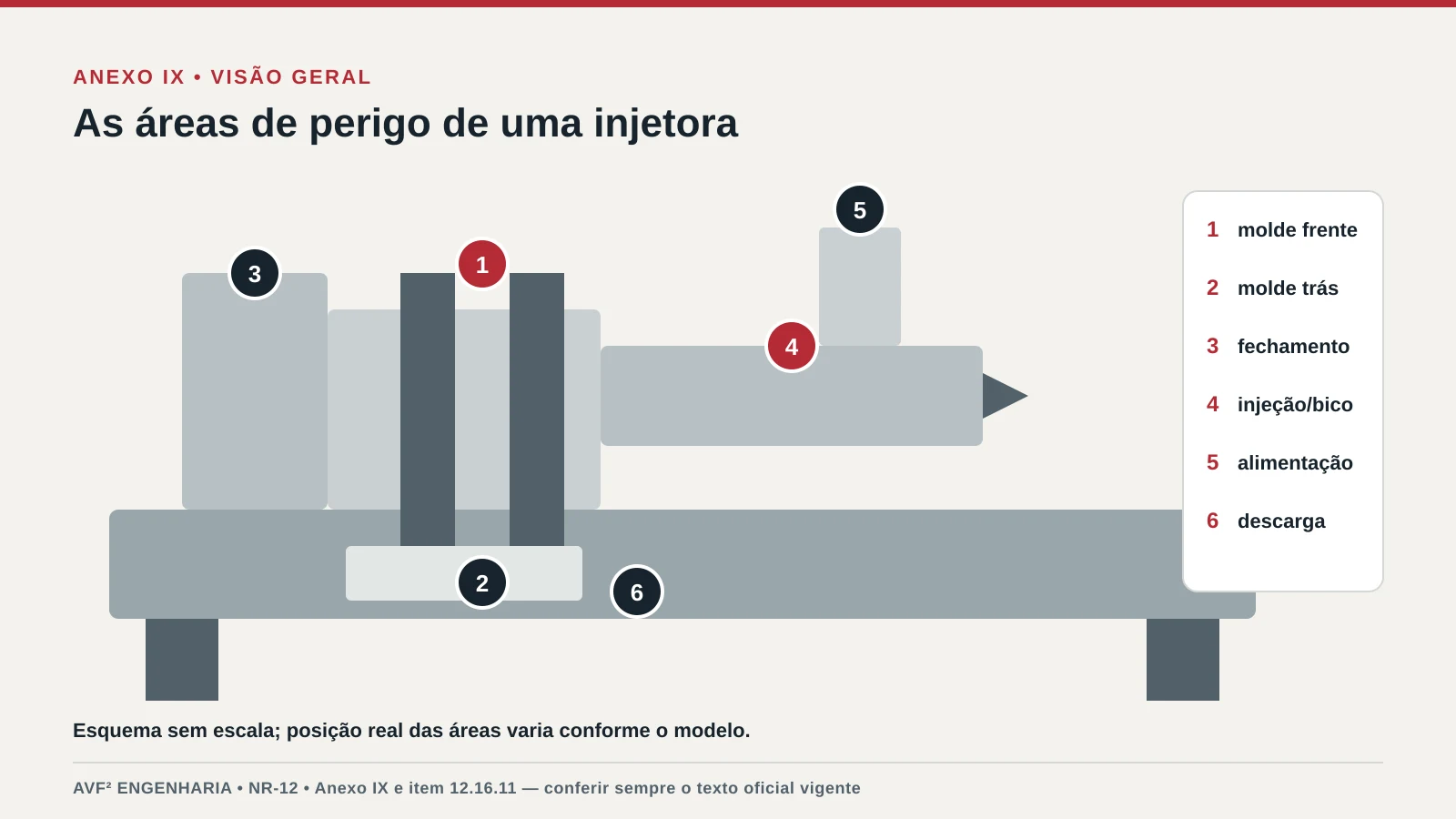

As áreas de perigo de uma injetora
| Área | Perigo principal | Exigência do Anexo IX (resumo) |
|---|---|---|
| Molde (frente, lado do comando) | Esmagamento no fechamento | Proteção móvel com intertravamentos monitorados no comando e na potência; dois mecânicos ou um não mecânico por função, conforme o anexo |
| Molde (traseira) | Esmagamento | Proteção com dois intertravamentos mecânicos ou um não mecânico monitorado, desligando o motor principal |
| Mecanismo de fechamento | Esmagamento e cisalhamento | Proteção fixa ou móvel intertravada |
| Cilindro de plastificação e bico | Queimadura e projeção de material | Proteção fixa contra queimaduras e proteção móvel intertravada no bico |
| Alimentação | Acesso à rosca | Distâncias de segurança; retenção em unidades verticais |
| Descarga de peças | Alcance do molde pela saída | Proteção que impeça alcançar a zona de perigo, inclusive com esteira |

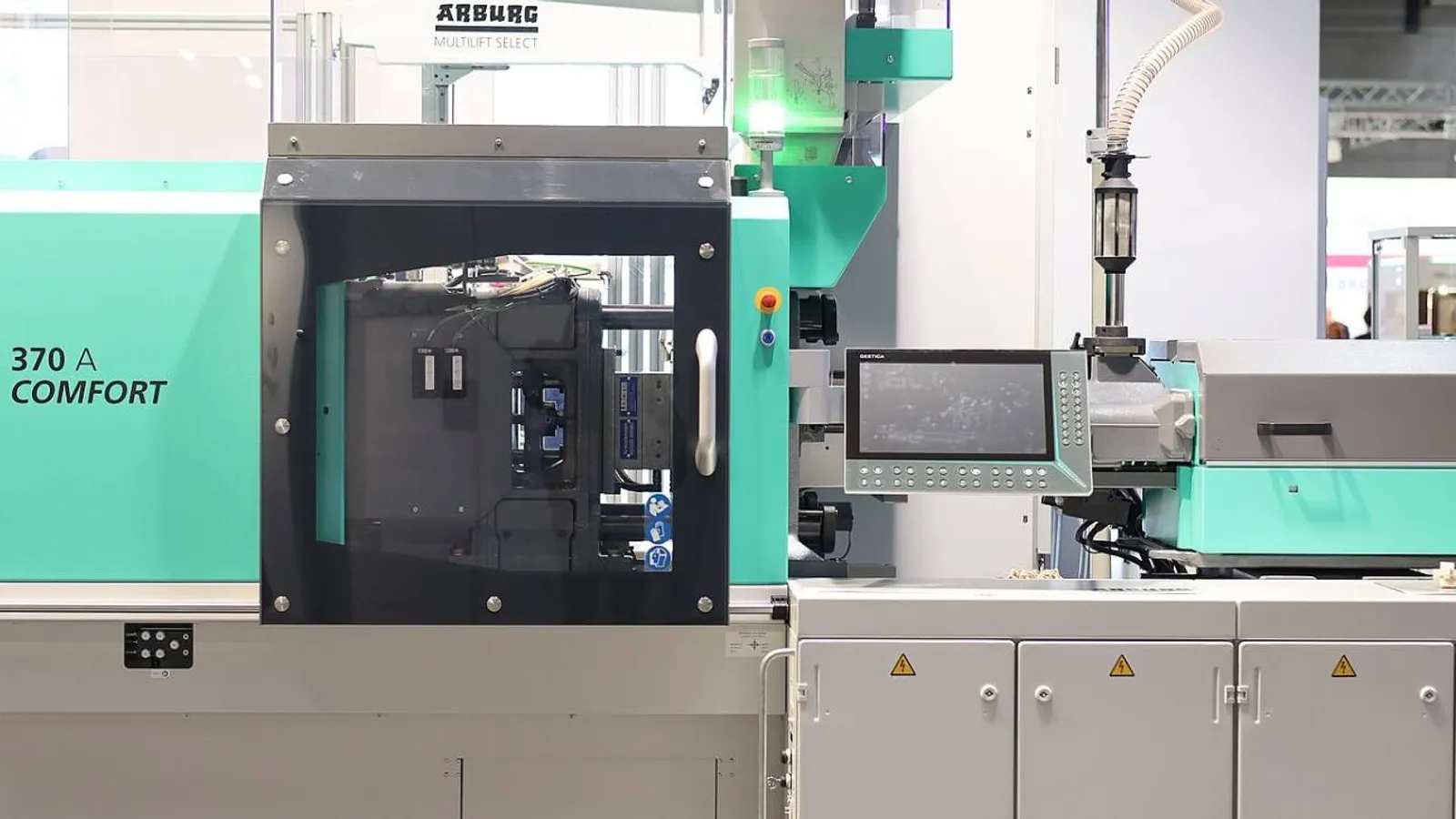

A área do molde: o ponto mais crítico
É onde o operador mais interage com a máquina, para retirar peças, limpar o molde ou ajustar insertos. O anexo exige proteção frontal móvel com dois dispositivos mecânicos de intertravamento monitorados por interface de segurança no comando e atuação monitorada também na potência (1.2.1.1 e 1.2.1.2). Para cada uma dessas funções, admite a alternativa de um dispositivo de intertravamento não mecânico monitorado por interface de segurança (1.2.1.1.1 e 1.2.1.2.1). Nas injetoras elétricas, dispensam-se os requisitos de 1.2.1.2 e 1.2.1.6; aplicam-se os requisitos próprios de 1.2.1.8, incluindo bloqueio da proteção. A lógica é a mesma das proteções móveis com intertravamento, observadas as arquiteturas e alternativas específicas do Anexo IX.
A traseira da área do molde, onde normalmente não há comando, também precisa de proteção com dois intertravamentos mecânicos monitorados ou um dispositivo não mecânico monitorado por interface de segurança; sua abertura deve desligar o motor principal (1.2.1.3).
Unidade de injeção, alimentação e descarga
O cilindro de plastificação trabalha quente, e o anexo exige proteção fixa contra queimaduras nas superfícies acessíveis acima de 80 °C. O bico injetor precisa de proteção móvel intertravada, porque é ali que pode ocorrer projeção de material fundido. Na alimentação, o acesso à rosca deve ser impedido por distâncias de segurança; em unidades verticais, há exigência de dispositivos de retenção.

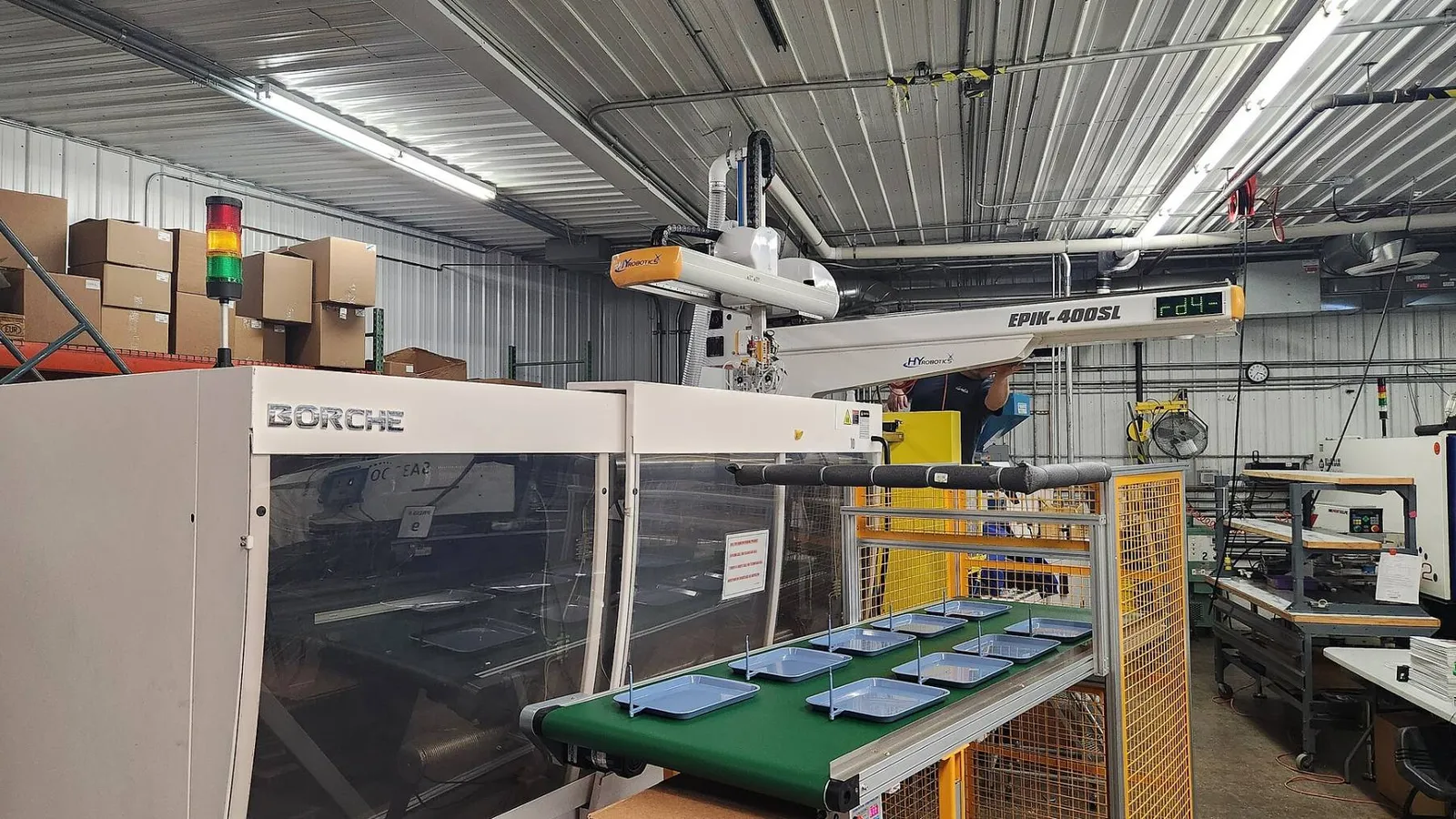

A área de descarga é frequentemente subestimada. Mesmo quando as peças caem em uma esteira ou são retiradas por robô, a abertura de saída não pode permitir que alguém alcance a zona de perigo do molde.

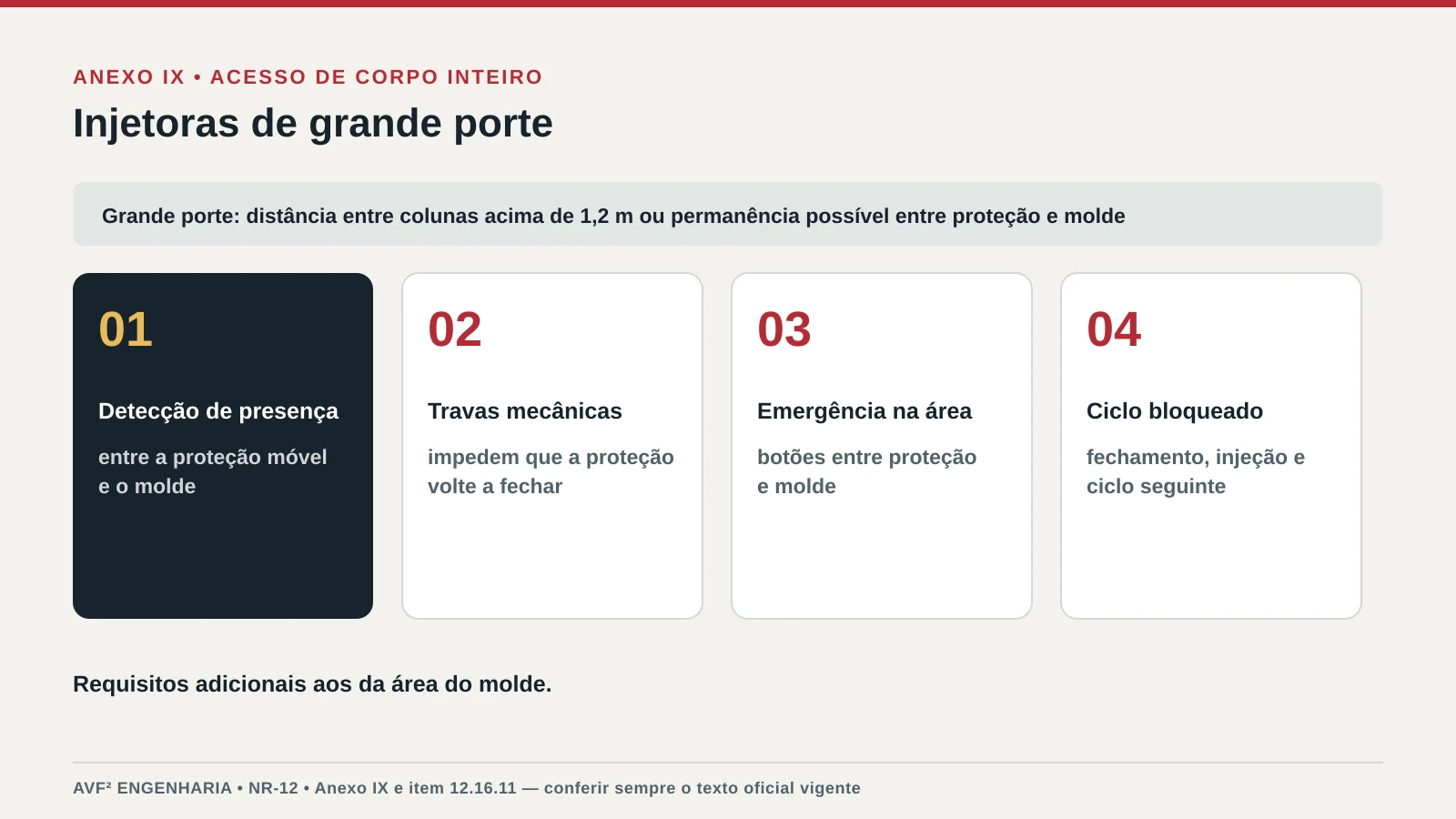

Injetoras de grande porte
Quando a distância entre as colunas ou equivalentes supera 1,2 m, ou quando é possível permanecer entre a proteção e o molde, a injetora é considerada de grande porte. Nesses casos, o anexo exige dispositivos adicionais: meios para detectar a presença de pessoa entre a proteção móvel e o molde, travas que impeçam o retorno da proteção à posição fechada com alguém dentro e botões de emergência acessíveis na área, com interrupção automática do fechamento, da injeção e do ciclo seguinte.
Capacitação dos operadores
A NR-12 tem uma regra própria para injetoras. O item 12.16.11 exige curso de capacitação com carga horária mínima de oito horas por tipo de máquina citada no Anexo IX, com conteúdo que inclui áreas de perigo, dispositivos de segurança, proteções, distâncias e demonstração prática. O instrutor precisa ter formação técnica de nível médio e conhecimento de máquinas de transformação de plástico e da normatização de segurança (12.16.11.2). E, diferentemente da regra geral, essa capacitação não fica restrita ao empregador que a realizou (12.16.6.1). A AVF² estrutura treinamentos NR-12 com esse conteúdo.
Erros comuns
- Um único intertravamento mecânico na porta frontal. Não equivale à alternativa admitida de um dispositivo não mecânico monitorado por interface de segurança para cada função.
- Intertravamento que não atua no circuito de potência. A porta precisa cortar o movimento perigoso, e não apenas sinalizar.
- Descarga aberta por causa da esteira. A proteção continua obrigatória.
- Porta traseira esquecida. A traseira da área do molde também é zona de perigo.
- Limpeza e troca de molde sem procedimento. Intervenções exigem bloqueio de energias, incluindo a pressão hidráulica acumulada.
- Curso genérico de NR-12 para operadores de injetora. A norma exige curso específico, por tipo de máquina.
Conclusão
A injetora concentra força, calor e automação, e o Anexo IX responde a isso com redundância na área do molde, proteções específicas para cada região e requisitos adicionais quando a máquina permite a entrada de uma pessoa. A adequação começa pela apreciação de riscos de cada modelo e pela categoria de segurança exigida.
A AVF² Engenharia faz a adequação NR-12 de injetoras, do levantamento das áreas de perigo à validação dos sistemas de segurança. Este conteúdo é informativo, não substitui a leitura do texto oficial do Anexo IX nem a avaliação de um profissional legalmente habilitado.
