Em essecencia, a NR-13 atualizada é uma das mais rigorosas no Brasil quando o assunto é segurança industrial. Voltada para caldeiras, vasos de pressão, tubulações e tanques metálicos, ela estabelece padrões técnicos que, quando seguidos, reduzem drasticamente o risco de explosões, vazamentos e falhas estruturais.
A última atualização, em 20 de outubro de 2022, trouxe mudanças importantes, como a atualização da classificação de caldeiras, inclusão de tanques metálicos no campo de aplicação e ajustes nos critérios de inspeção.
Este guia integra conteúdo técnico aprofundado, recomendações práticas e otimização SEO, com o objetivo de ser a sua fonte de referência definitiva sobre a NR-13.
1. O que é a NR-13 e por que ela é essencial
A NR-13 é uma norma regulamentadora do Ministério do Trabalho e Emprego que define requisitos para:
- Projeto, fabricação e instalação de equipamentos.
- Operação segura.
- Inspeção periódica.
- Treinamento e capacitação dos operadores.
- Documentação técnica e registros de segurança.
Curiosidade técnica: a NR-13 se alinha a padrões internacionais, como o Código ASME e a API 650/653, garantindo que equipamentos brasileiros atendam a critérios reconhecidos mundialmente.

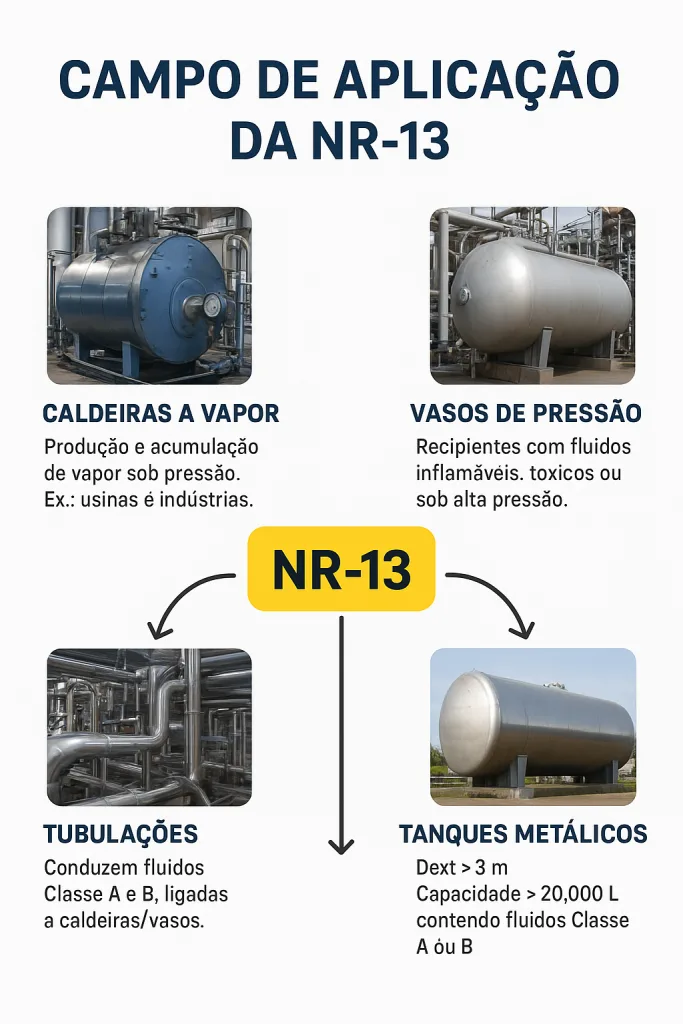

2. Campo de Aplicação da NR-13 atualizada (13.2.1)
A norma se aplica a quatro grupos principais:

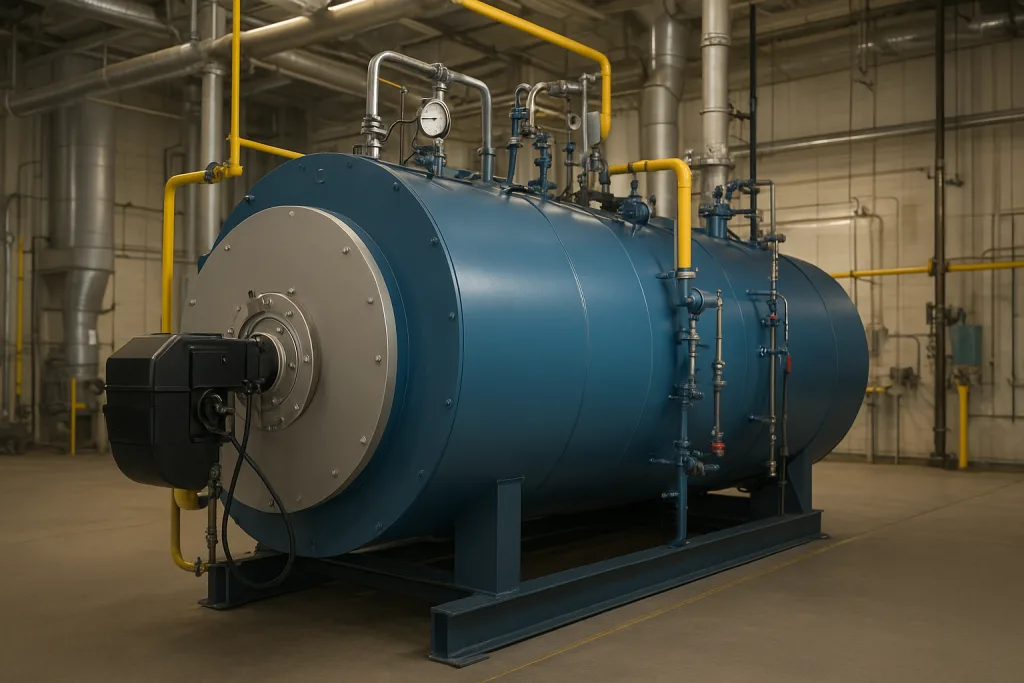

2.1 Caldeiras a Vapor
Equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia. São amplamente usadas em indústrias químicas, alimentícias, petroquímicas e de papel e celulose.
2.2 Vasos de Pressão
Trata-se de recipientes que operam com diversos fluidos sob pressão, que podem se apresentar como gases, vapores ou líquidos.
2.3 Tubulações
Naturalmente sistemas interligados a caldeiras e vasos transportam fluidos Classe A ou B. Consequentemente, existe um potencial elevado para riscos de explosão ou vazamento.
2.4 Tanques Metálicos de Armazenamento
Incluídos na norma quando:
- Diâmetro externo > 3 m;
- Capacidade > 20.000 litros;
- Contendo fluidos Classe A ou B.
Exemplo prático: Tanques de etanol e diesel em refinarias ou bases de distribuição se enquadram nesses critérios.
3. Categorias de Caldeiras segundo a NR-13 atualizada
A atualização de 2022 eliminou a antiga Categoria C. Agora, são apenas:
- Categoria A: pressão de operação ≥ 1.960 kPa.
Exemplo: caldeiras em usinas termoelétricas.
- Categoria B: pressão de operação > 60 kPa e < 1.960 kPa.
Exemplo: caldeiras de baixa pressão em indústrias de alimentos.
4. Classes de Fluidos segundo a NR-13
Além da classificação do equipamento, o potencial de risco também é definido pelos fluidos contidos nos vasos de pressão e, por essa razão, sua classificação é baseada neles:
| Classe | Descrição | Exemplos |
|---|
| A | Inflamáveis, combustíveis, tóxicos perigosos | GLP, amônia anidra |
| B | Gases não enquadrados em A, líquidos > 120°C | Nitrogênio, óleo térmico |
| C | Líquidos ≤ 120°C, gases não perigosos | Água quente |
| D | Água e vapor até 250°C, ≤ 1.960 kPa | Sistemas de aquecimento industrial |
5. Inspeções e Prazos NR-13 atualizada(13.4.4.4 e 13.4.4.5)
A NR-13 exige três tipos de inspeção:
- Inicial: antes da entrada em operação.
- Periódica: em intervalos definidos pela categoria e condição de operação.
- Extraordinária: após acidentes, reparos ou alterações significativas.
Para ilustrar,´seguem os prazos típicos para caldeiras:
- Categoria A: inspeção interna a cada 12 meses (pode ser ampliado com SPIE/SIS).
- Categoria B: inspeção interna a cada 24 meses.
Nesse sentido, a dica é: A implementação de Sistemas de Gestão de Integridade (SGC) pode dobrar prazos de inspeção, reduzindo custos e paradas.
6. Treinamento Obrigatório na NR-13(Anexo I)
A operação só pode ser feita por profissionais qualificados:
- Carga teórica mínima: 40h (conteúdo sobre termodinâmica, riscos, manutenção e legislação).
- Prática supervisionada:
- Categoria A: 80h
- Categoria B: 60h
7. Documentação e Registros
Para estar em conformidade, a empresa deve manter:
- Prontuário do equipamento (dados técnicos, projeto, cálculo estrutural).
- Projeto de instalação atualizado.
- Relatórios de inspeção e registros de segurança.
- Placa de identificação fixada no equipamento.
8. Penalidades (NR-28)
O descumprimento pode gerar multas calculadas com base em:
- Número de empregados;
- Gravidade da infração;
- Dispositivo infringido na NR-13.
Importante: Não há valor fixo universal; a multa é definida conforme a tabela da NR-28.
9. Boas Práticas de Segurança
- Planeje inspeções com antecedência para evitar paralisações.
- Treine equipes regularmente.
- Implemente SGC ou SPIE para otimizar custos.
- Documente tudo — na fiscalização, papelada em ordem reduz autuações.
- Faça análise de risco periódica.
Conclusão
A NR-13 é mais que uma obrigação legal: é um instrumento de gestão de riscos e de proteção de vidas. Tratar a norma como prioridade evita multas. Mais importante, essa atitude aumenta a confiabilidade e a vida útil dos equipamentos.
CTA: Precisa de ajuda para implementar ou atualizar seu programa NR-13? Fale com um especialista e garanta a segurança da sua operação.
